Valet av rätt överspänningsskydd är nyckeln till säkerhet och lång livslängd för en solcellsanläggning. Inte ens den bästa växelriktaren eller panelerna är immuna mot effekterna av överspänningar som uppstår till följd av åskurladdningar eller kopplingsfenomen.
Därför är, utöver själva skydden, lika viktigt att de jordas korrekt – både typ och tvärsnitt på ledarna spelar roll.

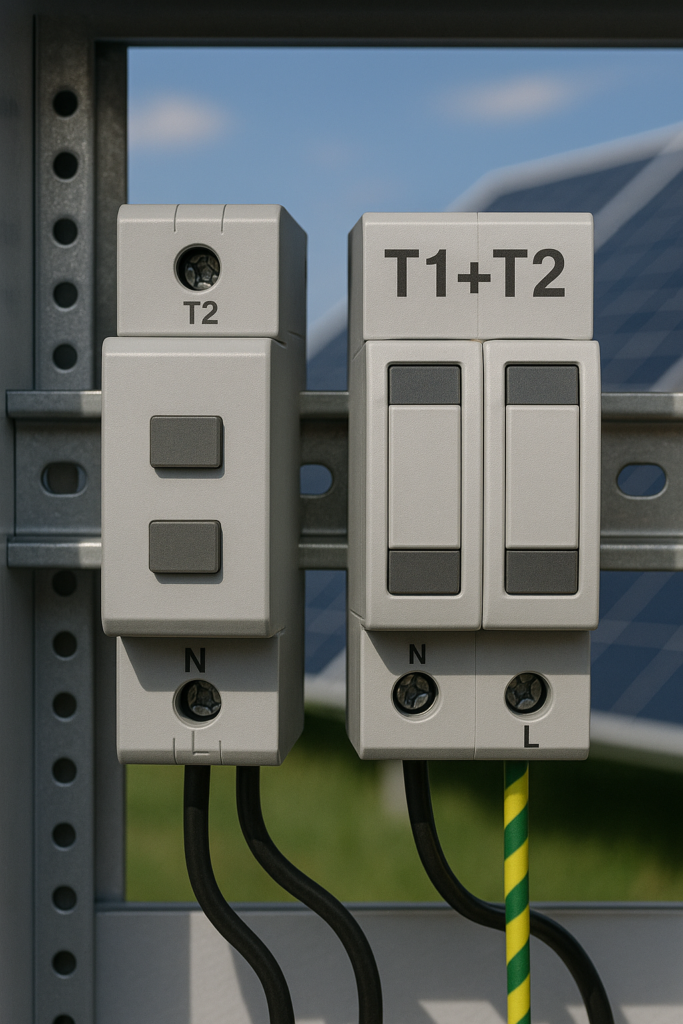

När använder vi skydd av typen T2
Överspänningsskydd T2 (typ 2) monterar vi i installationer utan risk för direkt blixtnedslag, dvs.:
- byggnaden har inget åskskyddssystem (LPS),
- taket är gjort av icke-ledande material (t.ex. keramiska takpannor, takpapp, shingel, skiffer),
- PV-konstruktionen är inte ansluten till åskskyddets jordning.
I ett sådant fall skyddar T2 mot indirekta och inducerade överspänningar som kan uppstå när blixten slår ner i närheten av byggnaden eller i elnätet.
När använder vi skydd av typen T1+T2
Överspänningsskydd T1+T2 krävs där det finns risk för direkt åskurladdning, dvs.:
- objektet har åskskyddsanläggning,
- PV-konstruktionen är metalliskt ansluten till LPS eller jordning,
- taket är metalliskt (trapetsplåt, plåttakpannor) och skapar en förbindelse med PV-konstruktionen,
- DC-ledningar dras närmare än 0,5 m från åskskyddets delar.
T1+T2 skyddar mot effekterna av direkta och indirekta urladdningar, därför används det både på DC– och AC-sidan.
Praktisk regel:
Om ett T1+T2-skydd har monterats på taket, bör även AC-fördelningen ha ett T1+T2, för att behålla samordning av skydden på båda sidor om växelriktaren.
Upprepning av skydd vid långa strängar
Om avståndet mellan PV-modulerna och växelriktaren överstiger 10 m, ska DC-överspänningsskydden upprepas i början och slutet av strängen:
- ett set vid panelerna (i PV-stränglådan),
- ett till vid växelriktaren.
På så sätt avleds överspänningsenergin effektivt och DC-ledningar samt utrustning skyddas längs hela kabeldragningen.
Val av tvärsnitt på jordledare – 6 mm² eller 16 mm²?
Överspänningsskyddens effektivitet beror inte bara på typ, utan också på korrekt jordning. En för tunn jordledare kan misslyckas med att avleda impulsenergin, och en för lång eller felaktigt dragen ledare ökar skyddsledningens impedans.
Kopparlina 6 mm² (Linka 6 mm² Cu)
Används i installationer utan LPS (åskskydd), dvs. där:
- risken för direkt urladdning är låg,
- skydd av typ T2 används,
- jordledare har korta sträckor (upp till några meter),
- PV-konstruktionen ansluts till lokal jordelektrod eller huvudpotentialutjämningsskena PE.
Exempel: installation på en villa med tegeltak, utan åskskydd – Cu 6 mm² är tillräckligt.
Kopparlina 16 mm² (Linka 16 mm² Cu)
Används i installationer med åskskyddssystem (LPS) eller där:
- PV-konstruktionen är ansluten till åskskyddets delar,
- skydd av typ T1 eller T1+T2 används,
- byggnaden har metalltak eller stålkonstruktion,
- det finns möjlighet att en del av blixtströmmen kan flyta.
Exempel: hall med trapetsplåttak och åskskyddssystem – Cu 16 mm² som anslutning mellan PV-konstruktionen och jordelektroden är obligatoriskt.
God praxis för jordning
- Dra jordledare längs kortaste och rakaste vägen, undvik slingor och skarpa böjar.
- Utför anslutningar beständigt och korrosionsbeständigt – helst med rostfria klämmor eller löd-/svetsförband.
- Säkerställ att DC-, AC- och PV-konstruktionens jordning är gemensamt sammankopplade och har en gemensam referenspunkt för potentialer (Huvudjordningsskena – GSU).
Sammanfattning
| Element | Typ av byggnad/tak | Rekommenderat SPD | Jordningsarea |
|---|---|---|---|
| Villa utan LPS, tak av tegel/papp/shingel | Icke-ledande tak | T2 (DC och AC) | 6 mm² Cu |
| Byggnad med LPS eller metalltak | Ledande tak / LPS | T1+T2 (DC och AC) | 16 mm² Cu |
| Avstånd moduler–växelriktare > 10 m | Lång sträng | Upprepade DC-SPD | Som ovan (enligt LPS) |
Sammanfattningsvis:
Överspänningsskydd för en solcellsanläggning fungerar effektivt endast när det är heltäckande, samordnat och korrekt jordat.
I 7SUN.eu sortiment hittar du kompletta AC/DC-skyddspaket (T2 och T1+T2), PV-anslutningslådor med färdig jordning samt Cu-ledare 6 mm² och 16 mm², i enlighet med standarderna PN-HD 60364-7-712 och EN 61643-32.
