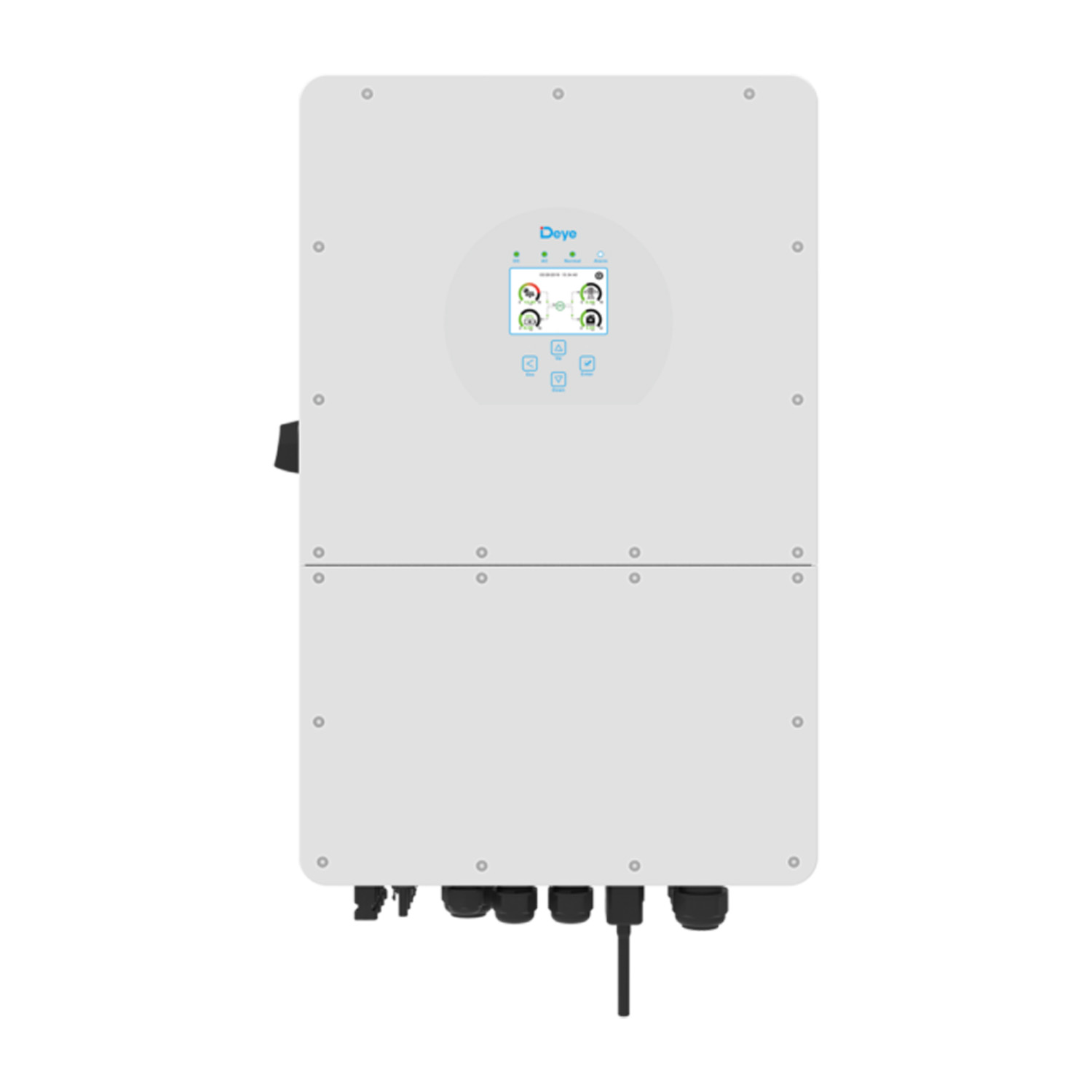

Inverter DEYE SUN-8K-SG01HP3-EU-AM2
SKU: F20GZ6
EAN: 5905951584195
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Europeisk effektivitet | |
| Vikt | 38,48 kg |
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Europeisk effektivitet | |
| Vikt | 38,48 kg |
Trifasig hybridinverter Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Serien av hybridinvertrar Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 erbjuder avancerade lösningar för stora solenergisystem. Tack vare möjligheten att hantera högspänningsbatterier, arbeta i on-grid och off-grid-läge samt flexibla konfigurationsalternativ, uppfyller dessa invertrar behoven hos de mest krävande användarna.
Viktiga egenskaper hos Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2:
- 100% obalanserad kraft – varje fas kan arbeta med full obalanserad kraft, vilket säkerställer stabilitet och pålitlighet i systemet.
- Möjlighet till uppgradering av befintliga system – samarbete med växelström (AC couple) gör det enkelt att uppgradera solenergisystem.
- Stöd för flera batterier – möjlighet att parallellkoppla upp till 10 enheter för on-grid och off-grid drift, vilket ger stor flexibilitet i konfigurationen.
- Maximal laddnings-/utladdningsström 50A – ökad energieffektivitet vid energilagringsprocesser.
- Högspänningsbatterier – ger högre effektivitet och mindre energiförluster i systemet.
- 6 laddnings-/utladdningscykler för batterier – flexibel energihantering anpassad efter användarens behov.
- Stöd för dieselgeneratorer – möjlighet att lagra energi från generatorn ökar den energetiska oberoendet.
Vem är detta ett bra val för?
Invertrar Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 är den perfekta lösningen för stora industriella och kommersiella installationer. Tack vare hanteringen av hög spänning, pålitlighet och flexibla konfigurationsalternativ, är de ett utmärkt val för användare som förväntar sig avancerad energihantering och hög effektivitet.
Manual Deye SUN-8K-SG01HP3-EU-AM2
manual-deye-sun-8k-sg01hp3-eu-am2.pdf
| Produktspecifikation | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modell | SUN-5K-SG01 HP3-EU-AM2 | SUN-6K-SG01 HP3-EU-AM2 | SUN-8K-SG01 HP3-EU-AM2 | SUN-10K-SG01 HP3-EU-AM2 | SUN-12K-SG01 HP3-EU-AM2 | SUN-15K-SG01 HP3-EU-AM2 | SUN-20K-SG01 HP3-EU-AM2 | SUN-25K-SG01 HP3-EU-AM2 |
| Batteri ingångsdata | ||||||||
| Batterityp | Litiumjon | Litiumjon | Litiumjon | Litiumjon | Litiumjon | Litiumjon | Litiumjon | Litiumjon |
| Batterispänning (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Maks. laddström (A) | 30 | 30 | 37 | 37 | 37 | 37 | 37 | 50 |
| Maks. urladdningsström (A) | 30 | 30 | 37 | 37 | 37 | 37 | 37 | 50 |
| Laddningsstrategi för Li-ion batteri | Kompatibel med BMS | Kompatibel med BMS | Kompatibel med BMS | Kompatibel med BMS | Kompatibel med BMS | Kompatibel med BMS | Kompatibel med BMS | Kompatibel med BMS |
| Antal batteri ingångar | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| PV ingångs/utgångsdata | ||||||||
| Maks. PV ingångseffekt (W) | 6500 | 7800 | 10400 | 13000 | 15600 | 19500 | 26000 | 32500 |
| Maks. PV ingångsspänning (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Startspänning (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| MPPT spänningsområde (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| DC spänningsområde vid full belastning (V) | 195-850 | 195-850 | 260-850 | 325-850 | 340-850 | 420-850 | 500-850 | 625-850 |
| Nominell PV ingångsspänning (V) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Maks. PV ingångström (A) | 20+20 | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 |
| Maks. PV kortslutningsström (A) | 30+30 | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 |
| Antal MPPT trackers | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal stringar per MPPT tracker | 1+1 | 1+1 | 1+1 | 1+1 | 2+1 | 2+1 | 2+2 | 2+2 |
| AC utgångsdata | ||||||||
| Nominell AC ingångs/utgångseffekt (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Maks. skenbar AC ingångs/utgångseffekt (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 27500 |
| Nominell AC ingångs/utgångström (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Maks. AC ingångs/utgångström (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/39.9 |
| Maks. kontinuerlig AC omkoppling (från nätet till last) (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Pik effekt (off-grid) (W) | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s | 1.5 x nominell effekt, 10s |
| Generator ingångsström / Smart Load (A) | 7.6/40/7.6 | 9.1/40/9.1 | 12.2/40/12.2 | 15.2/40/15.2 | 18.2/80/18.2 | 22.8/80/22.8 | 30.4/80/30.4 | 37.9/80/37.9 |
| Regleringsområde för effektfaktor | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande | 0.8 ledande till 0.8 eftersläpande |
| Nominell frekvens och nätverkskraft (Hz) (V) | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac | 50/60Hz; 3L/N/PE 220/380, 230/400Vac |
| Nätverksanslutningstyp | 3-fas | 3-fas | 3-fas | 3-fas | 3-fas | 3-fas | 3-fas | 3-fas |
| Totala harmoniska förvrängningar av ström (THDi) | <3% (nominell effekt) | <3% (nominell effekt) | <3% (nominell effekt) | <3% (nominell effekt) | <3% (nominell effekt) | <3% (nominell effekt) | <3% (nominell effekt) | <3% (nominell effekt) |
| DC injektionsström | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In |
| Verkningsgrad | ||||||||
| Maks. verkningsgrad | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% | 97.6% |
| Europeisk verkningsgrad | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% |
| MPPT effektivitet | >99% | >99% | >99% | >99% | >99% | >99% | >99% | >99% |
| Enhetskydd | ||||||||
| Integrerat skydd | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | Skydd mot omvänd polaritet DC, Överströmsskydd AC, Överspänningsskydd AC, Utgångskortslutningsskydd, Termiskt skydd, Övervakning av isolationsimpedans DC, Övervakning av DC-komponenter, Övervakning av läckström till jord, Övervakning av elnätet, Ön-skydd, Jorddetektering, DC-ingångsbrytare, Överspänningsskydd för belastningsbrytare, Residualströmdetektering (RCD), Överspänningsskyddsnivå | |
| Överspänningsskyddsnivå | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) | Typ II(DC), Typ II(AC) |
| Certifikat och standarder | ||||||||
| Nätregler | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| Försäkringsstandarder / EMC | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Allmän data | ||||||||
| Arbetstemperatur (°C) | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning | -40 till +60°C, >45°C effektbegränsning |
| Kyltyp | Naturlig kylning | Naturlig kylning | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning |
| Bullernivå (dB) | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 | ≤55 |
| Kommunikation med BMS | CAN | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| Vikt (kg) | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 |
| Chassidimensioner (BxHxD mm) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) | 408×638×237 (utan kontakter och handtag) |
| IP skyddsklass | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Monteringstyp | Väggmontering | Väggmontering | Väggmontering | Väggmontering | Väggmontering | Väggmontering | Väggmontering | Väggmontering |
| Garanti | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) | 5 år/10 år (Valfritt) |
