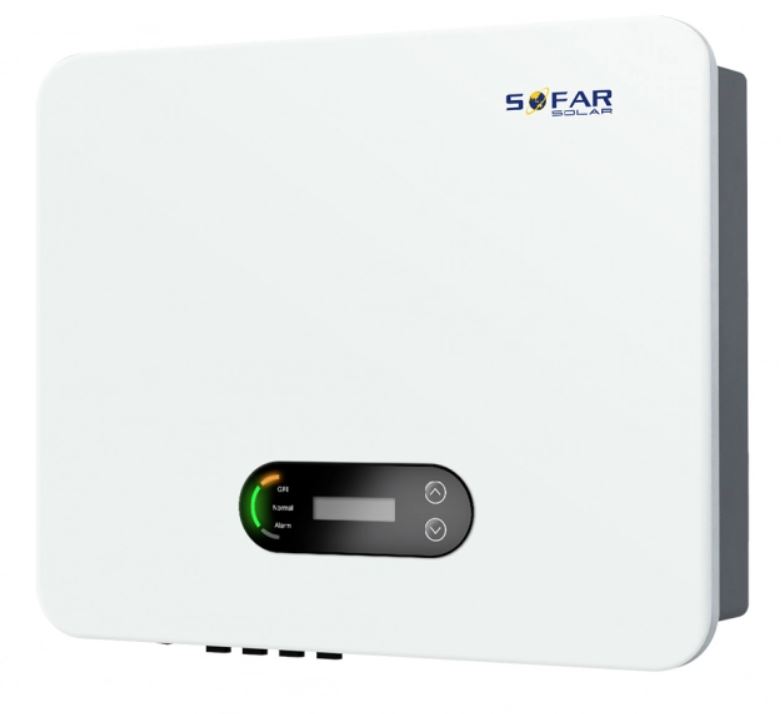

Inverter SOFAR 12 KTLX – G3
SKU: F230F0
EAN: 5905951582108
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Europeisk effektivitet | |
| Vikt | 20 kg |
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Europeisk effektivitet | |
| Vikt | 20 kg |
Sofar 3.3~12KTLX-G3 – Trifasig inverter med 2 MPPT
Sofar 3.3~12KTLX-G3 är en mångsidig och effektiv lösning för trifasiga solenergisystem. Tack vare avancerad teknologi och hög effektivitet är denna modell idealisk för både små och medelstora installationer.
Viktigaste funktionerna:
- Maksimal effektivitet: Uppnår upp till 98,6%, vilket garanterar hög arbetsproduktivitet.
- Maksimal ingångsspänning: Stöder likström upp till 1100 V, vilket möjliggör flexibla konfigurationer av PV-system.
- Fjärruppdatering av programvara: Gör det enkelt att hantera och underhålla systemet i最新版.
- Typ II överspänningsskydd: Ger säkerhet både på likströms- och växelströmsidan.
- Låg startspänning: Tacks vare den breda MPPT-spänningsintervallet möjliggör tidig start och längre drift under dagen.
Varför välja Sofar 3.3~12KTLX-G3?
Sofar 3.3~12KTLX-G3 är det perfekta valet för användare som söker hög effektivitet och pålitlighet. Den naturliga kylningen utan fläktar säkerställer tyst drift, och den intelligenta övervakningen av nätets spänningsnivå ger full kontroll över systemets prestanda. Med ett brett effektområde från 3.3 kW till 12 kW passar denna inverter i olika konfigurationer av PV-installationer.
Warranty Sofar 12 KTLX - G3
warranty-sofar-12-ktlx-g3.pdf
| Dataschema | SOFAR 3.3KTLX-G3 | SOFAR 4.4KTLX-G3 | SOFAR 5.5KTLX-G3 | SOFAR 6.6KTLX-G3 | SOFAR 8.8KTLX-G3 | SOFAR 11KTLX-G3 | SOFAR 12KTLX-G3 |
|---|---|---|---|---|---|---|---|
| Ingång (DC) | |||||||
| Rekommenderad max. ingångseffekt PV (Wp) | 4500 | 6000 | 7500 | 9000 | 12000 | 15000 | 18000 |
| Antal MPPT | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal DC-ingångar | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 | 2/1 |
| Max. ingångsspänning (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Startspänning (V) | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Nominell ingångsspänning (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Arbetsområde för MPPT-spänning (V) | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 | 140-1000 |
| MPPT-spänningsintervall vid full effekt (V) | 160-850 | 190-850 | 240-850 | 290-850 | 380-850 | 420-850 | 460-850 |
| Max. ingångsström MPPT (A) | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 15/15 | 30/15 |
| Max. kortslutningsström vid MPPT (A) | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 22.5/22.5 | 45/22.5 |
| Utgång (AC) | |||||||
| Nominell effekt (W) | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 |
| Max. AC-effekt (VA) | 3300 | 4400 | 5500 | 6600 | 8800 | 11000 | 13200 |
| Max. utgångsström (A) | 4,8 | 6.4 | 8.0 | 9,6 | 12.8 | 15,9 | 19,1 |
| Nominell nätspänning (Vac) | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 | 3/N/PE, 230 / 400 |
| Nätspänningsintervall (Vac) | 310 – 480 Vac (enligt lokal standard) | 310 – 480 Vac (enligt lokal standard) | 310 – 480 Vac (enligt lokal standard) | 310 – 480 Vac (enligt lokal standard) | 310 – 480 Vac (enligt lokal standard) | 310 – 480 Vac (enligt lokal standard) | 310 – 480 Vac (enligt lokal standard) |
| Nominell frekvens (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Frekvensintervall (Hz) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) | 45 – 55 Hz / 55 – 65 Hz (enligt lokal standard) |
| Aktiv effektregleringsintervall | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% |
| THDi | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| Effektfaktor | 1 standardvärde (justerbar +/-0.8) | 1 standardvärde (justerbar +/-0.8) | 1 standardvärde (justerbar +/-0.8) | 1 standardvärde (justerbar +/-0.8) | 1 standardvärde (justerbar +/-0.8) | 1 standardvärde (justerbar +/-0.8) | 1 standardvärde (justerbar +/-0.8) |
| Prestanda | |||||||
| Max. verkningsgrad (%) | 98.40% | 98.40% | 98.40% | 98.40% | 98.50% | 98.50% | 98.50% |
| Europeisk verkningsgrad (%) | 97.50% | 97.50% | 97.50% | 97.50% | 98.00% | 98.00% | 98.00% |
| Skydd | |||||||
| Skydd mot omvänd polaritet på DC | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Skydd mot öarbetande | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Skydd mot jordfelström | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Jordfelavkänning | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Övervakning av PV-kedjebrott | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| Energiutflöde blockerad | Ja | Ja | Ja | Ja | Ja | Ja | Ja |
| DC-brytare | Valfritt | Valfritt | Valfritt | Valfritt | Valfritt | Valfritt | Valfritt |
| SPD ingång/utgång | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard |
| Kommunikation | |||||||
| Standard kommunikationsläge | RS485 / WiFi / Bluetooth, valfritt: Ethernet | RS485 / WiFi / Bluetooth, valfritt: Ethernet | RS485 / WiFi / Bluetooth, valfritt: Ethernet | RS485 / WiFi / Bluetooth, valfritt: Ethernet | RS485 / WiFi / Bluetooth, valfritt: Ethernet | RS485 / WiFi / Bluetooth, valfritt: Ethernet | RS485 / WiFi / Bluetooth, valfritt: Ethernet |
| Allmänna uppgifter | |||||||
| Temperaturintervall | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C | -30°C … +60°C |
| Nattförbrukning (W) | <1 | <1 | <1 | <1 | <1 | <1 | <1 |
| Topologi | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös |
| Skyddsklass | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Acceptabel relativa fuktighetsnivå | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% | 0 – 100% |
| Max. arbetshöjd | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m | 4000 m |
| Bullernivå | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB | <40 dB |
| Vikt (kg) | 15 | 15 | 15 | 15 | 17 | 17 | 17 |
| Kylning | Naturlig | Naturlig | Naturlig | Naturlig | Naturlig | Naturlig | Naturlig |
| Dimensioner (mm) | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 | 430*375*179 |
| Display | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth |
| Standard | |||||||
| EMC | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 | EN 61000-6-1, EN 61000-6-3, EN 61000-3-2, EN 61000-3-11, EN 61000-3-12 |
| Säkerhetsstandarder | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) | IEC 62109-1 / 2, IEC 62116, IEC 61727, IEC 61683, IEC 60068 (1, 2, 14, 30) |
| Nätstandarder | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 | VDE V 0124-100, VDE-AR-N 4105, CEI 0-21, CEI 0-16, UNE 206 007-1, EN 50549, G98 / G99, EN 50530 |
