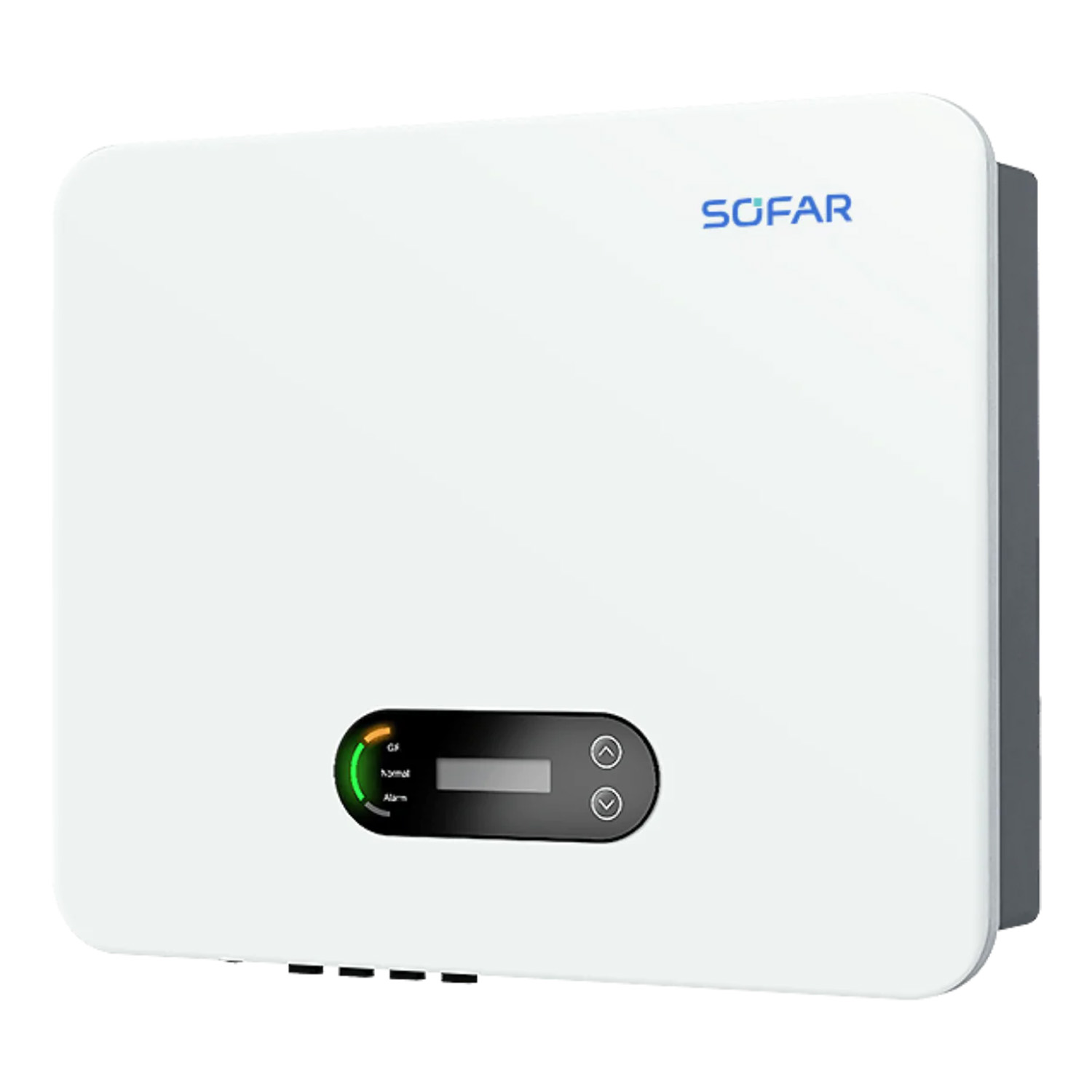

Inverter SOFAR 24 KTLX – G3

SKU: F231B EAN: 5905951582146
Inverter SOFAR 24 KTLX - G3
Tillverkare

Märkningseffekt

Strömförsörjning

Hybrid­enhet

MPPT

Garanti

Nettobredd

Nettodjup

Nettöhöjd

CAN

CAN 2.0

RS485

SPD Typ I

SPD Typ II

SPD Typ III

SPD – Ledig plats

AFCI

Vikt 26 kg
Nettopris 1 480,74 €
Brutto

1 480,74 €
Brutto

1 480,74 €
Brutto

Datasheet Sofar 24 KTLX - G3 datasheet-sofar-24-ktlx-g3.pdf

Produktdetaljer

Tillverkare

Märkningseffekt

Strömförsörjning

Hybrid­enhet

MPPT

Garanti

Nettobredd

Nettodjup

Nettöhöjd

CAN

CAN 2.0

RS485

SPD Typ I

SPD Typ II

SPD Typ III

SPD – Ledig plats

AFCI

Vikt 26 kg

Sofar 12K~24KTLX-G3 – Tre-fasig växelriktare med dubbel MPPT

Sofar växelriktare från serien 12K~24KTLX-G3 är en tekniskt avancerad lösning för stora solenergisystem, som erbjuder effektivitet, tillförlitlighet och möjlighet till enkel övervakning av installationen.

Viktigaste egenskaper:

  • Hög effektivitet: Maximal verkningsgrad på 98,75% garanterar optimal användning av energin.
  • Fjärruppdatering av programvara: Gör det enklare att hålla växelriktaren i bästa skick.
  • Intelligent övervakning av strängar: Ger full kontroll över solenergisystemets prestanda.
  • Typ II SPD: Skydd både för likström och växelström ökar användarsäkerheten.
  • Låg startspänning: Brett MPPT-spänningsområde möjliggör tidigare start av systemet och förlänger driftstiden.

Varför välja Sofar 12K~24KTLX-G3?

Sofar 12K~24KTLX-G3 är den perfekta lösningen för krävande kommersiella och industriella installationer. Tack vare möjligheten till långvarig överbelastning upp till 110% hanterar denna växelriktare toppbelastningar på ett utmärkt sätt, samtidigt som den säkerställer stabil och effektiv drift. Naturlig kylning och avsaknad av fläktar garanterar tyst drift och längre livslängd för enheten.

Datasheet Sofar 24 KTLX - G3 datasheet-sofar-24-ktlx-g3.pdf

Inmatningsdata (DC)
Parametrar 12KTLX-G3 15KTLX-G3 17KTLX-G3 20KTLX-G3 22KTLX-G3 24KTLX-G3
Rekommenderad maximal ingående effekt (Wp) 18,000 22,500 22,500 30,000 33,000 36,000
Maximal DC-effekt för ett MPPT (W) 12,000 / 6,000 15,000 / 7,500 12,750 15,000 16,500 18,000
Antal MPPT 2 2 2 2 2 2
Antal DC-ingångar 2/1 2/1 2/2 2/2 2/2 2/2
Maximalt ingångsspänning (V) 1100 1100 1100 1100 1100 1100
Startspänning (V) 160 160 160 160 160 160
Nominell ingångsspänning (V) 600 600 600 600 600 600
Arbetsområde för MPPT-spänning (V) 140–1000 140–1000 140–1000 140–1000 140–1000 140–1000
Full effektområde för MPPT-spänning (V) 450–850 480–850 450–850 480–850 510–800 540–800
Maximal ingående MPPT-ström (A) 26 / 13 26 / 13 26 / 26 26 / 26 26 / 26 26 / 26
Maximal kortslutningsström per MPPT (A) 36 / 18 36 / 18 36 / 36 36 / 36 36 / 36 36 / 36
Utdata (AC)
Nominell effekt (W) 12,000 15,000 17,000 20,000 22,000 24,000
Maximal AC-effekt (VA) 13,200 16,500 18,700 22,000 24,200 26,400
Nominell utgångsström (A) 17.4 23.9 27.1 31.9 35.1 38.3
Maximal utgångsström 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400 3/N/PE, 220 V/380, 230 V/400
Nominell nätspänning (VAC) 310–480 (enligt lokal standard) 310–480 (enligt lokal standard) 310–480 (enligt lokal standard) 310–480 (enligt lokal standard) 310–480 (enligt lokal standard) 310–480 (enligt lokal standard)
Spänningsområde för elnätet (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Nominell frekvens (Hz) 45–55 / 54–66 (enligt lokal standard) 45–55 / 54–66 (enligt lokal standard) 45–55 / 54–66 (enligt lokal standard) 45–55 / 54–66 (enligt lokal standard) 45–55 / 54–66 (enligt lokal standard) 45–55 / 54–66 (enligt lokal standard)
Frekvensområdet för elnätet (%) 0~100 0~100 0~100 0~100 0~100 0~100
THDi (%) < 3 < 3 < 3 < 3 < 3 < 3
Effektfaktor 1 (justering +/- 0.8) 1 (justering +/- 0.8) 1 (justering +/- 0.8) 1 (justering +/- 0.8) 1 (justering +/- 0.8) 1 (justering +/- 0.8)
Prestanda
Maximal effektivitet (%) 98.60 98.75 98.75 98.75 98.75 98.75
Europeisk effektivitet (%) 98.10 98.20 98.20 98.20 98.20 98.20
Inre energiförbrukning (W) < 0.5 < 0.5 < 0.5 < 0.5 < 0.5 < 0.5
MPPT-prestanda (%) > 99.9 > 99.9 > 99.9 > 99.9 > 99.9 > 99.9
Säkerhet
Skydd mot omvänd polaritet DC Ja Ja Ja Ja Ja Ja
Skydd mot drift i ögrupp Ja Ja Ja Ja Ja Ja
Skydd mot strömförlust Ja Ja Ja Ja Ja Ja
Skydd mot brist på jordning Ja Ja Ja Ja Ja Ja
Pv-strängmonitorering Ja Ja Ja Ja Ja Ja
Energiutsläppsblockering Ja Ja Ja Ja Ja Ja
DC-brytare Ja Ja Ja Ja Ja Ja
AFCI Valfritt Valfritt Valfritt Valfritt Valfritt Valfritt
In/Ut SPD PV: typ II standard, AC: typ II standard PV: typ II standard, AC: typ II standard PV: typ II standard, AC: typ II standard PV: typ II standard, AC: typ II standard PV: typ II standard, AC: typ II standard PV: typ II standard, AC: typ II standard
Kommunikation
Effektstyrningsenhet Enligt certifiering och beställning Enligt certifiering och beställning Enligt certifiering och beställning Enligt certifiering och beställning Enligt certifiering och beställning Enligt certifiering och beställning
Standard kommunikationsläge RS485 / USB / Bluetooth, valfritt: Wi-Fi / GPRS RS485 / USB / Bluetooth, valfritt: Wi-Fi / GPRS RS485 / USB / Bluetooth, valfritt: Wi-Fi / GPRS RS485 / USB / Bluetooth, valfritt: Wi-Fi / GPRS RS485 / USB / Bluetooth, valfritt: Wi-Fi / GPRS RS485 / USB / Bluetooth, valfritt: Wi-Fi / GPRS
Minnesperiod för driftsdata (år) 25 25 25 25 25 25
Allmän information
Temperaturspann (℃) –30~+60 –30~+60 –30~+60 –30~+60 –30~+60 –30~+60
Topologi Transformatorlös Transformatorlös Transformatorlös Transformatorlös Transformatorlös Transformatorlös
Skyddsnivå IP65 IP65 IP65 IP65 IP65 IP65
Acceptabel luftfuktighet (%) 0~100 0~100 0~100 0~100 0~100 0~100
Maximal operativ höjd (m över havet) 4000 4000 4000 4000 4000 4000
Bulldomar (dB) < 40 < 40 < 40 < 40 < 40 < 40
Vikt (kg) 20 20 22 22 22 22
Kylning Naturlig Naturlig Fläkt Fläkt Fläkt Fläkt
Dimensioner (Höjd × Bredd × Djup) (mm) 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189 513 × 425 × 189
Display LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App LCD & Bluetooth + App
Garanti (år) 10 10 10 10 10 10
Standarder
EMC-standard EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4
Säkerhetsstandarder IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30) IEC62109-1/2, IEC62116, IEC61727, IEC61683, IEC60068(1,2,14,30)
Elnätsstandarder AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004 AS/NZS 4777, VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN50549, G98/G99, EN50530, NB/T32004
