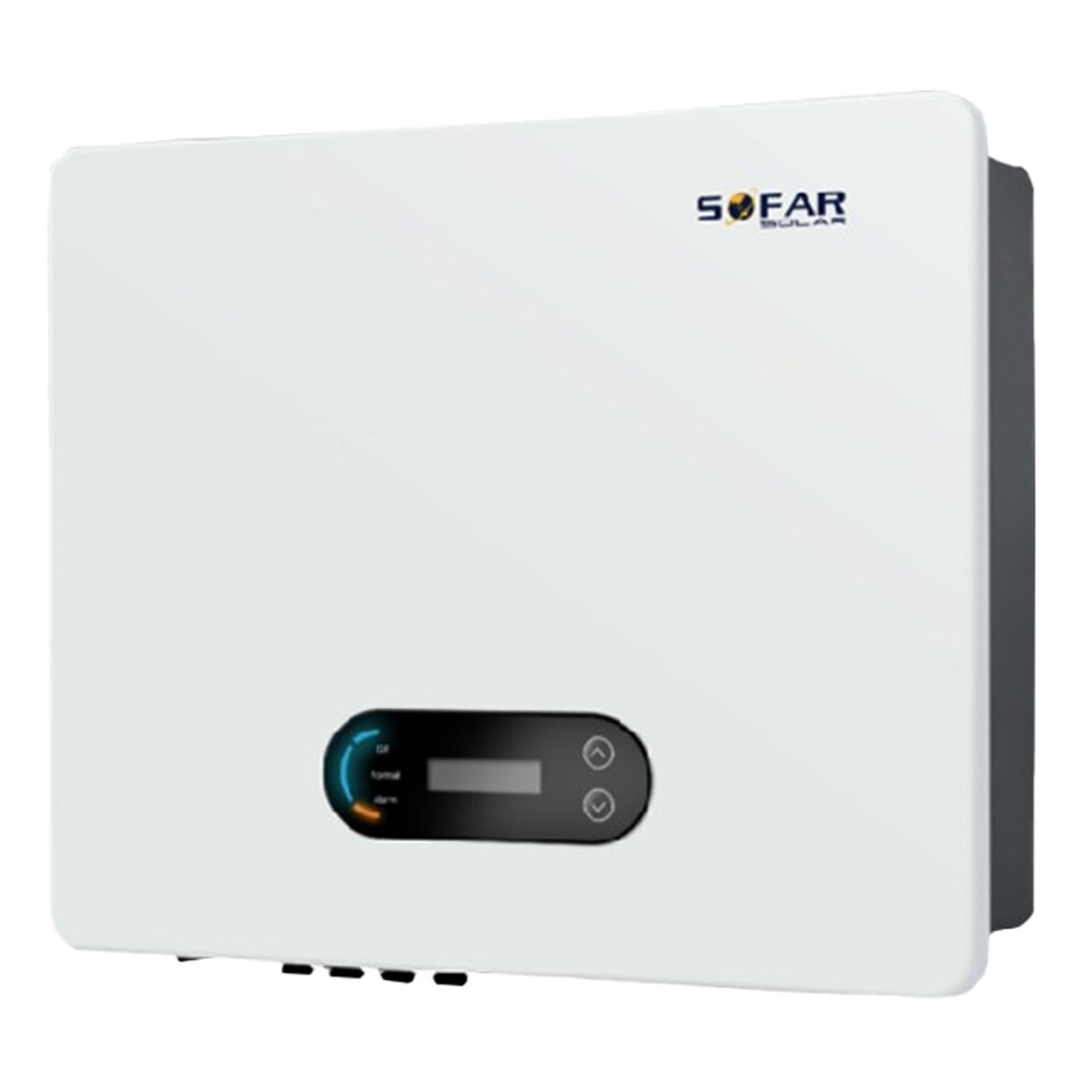

Inverter SOFAR 50 KTLX – G3
SKU: F231F0
EAN: 5905951582153
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 42 kg |
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 42 kg |
Sofar 25~50KTLX-G3 – Trefasig växelriktare med avancerad MPPT-teknologi
Sofar 25~50KTLX-G3 är en effektiv trefasig växelriktare designad för stora solcellsinstallationer. Med en maximal verkningsgrad på upp till 98,90% garanterar enheten hög energieffektivitet. Utrustad med 3–4 MPPT erbjuder den flexibilitet i konfigurationen och exceptionell tillförlitlighet, vilket gör den anpassningsbar till behoven hos även de mest krävande användarna.
Viktigaste produktfunktioner
- Upp till 4 MPPT: Med möjlighet till överbelastning av likström upp till 150% för optimalt energihantering.
- Typ II SPD-relä: Erbjuder skydd på både likströms- och växelströmsidan.
- Lågt startspänning: Bred spänningsomfång för MPPT för bättre prestanda vid svag solning.
- I-V-kurvskanning: Noggrann diagnostik och optimering av systemets prestanda.
- Maximal verkningsgrad: Upp till 98,90%, vilket ökar systemets effektivitet.
För vem är detta ett bra val?
Sofar 25~50KTLX-G3 är den perfekta lösningen för stora kommersiella och industriella installationer där prestanda, tillförlitlighet och flexibel konfiguration är avgörande. Tack vare avancerade funktioner som multipla MPPT, ett brett spänningsomfång och smart övervakning, är denna växelriktare lämpad både för nya projekt och moderniseringar av befintliga solenergisystem. Ett utmärkt val för dem som värdesätter modern teknologi och maximalt utnyttjande av solenergi.
Datasheet Sofar 50 KTLX - G3
datasheet-sofar-50-ktlx-g3.pdf
Kommunikationsmodul – Specifikation
| SOFAR 25KTLX-G3 | SOFAR 30KTLX-G3 | SOFAR 33KTLX-G3 | SOFAR 36KTLX-G3 | SOFAR 40KTLX-G3 | SOFAR 45KTLX-G3 | SOFAR 50KTLX-G3 | ||
|---|---|---|---|---|---|---|---|---|
| Ingång (DC) | ||||||||
| Rekommenderad max. ingångseffekt PV (Wp) | 37500 | 45000 | 49500 | 54000 | 60000 | 67500 | 75000 | |
| Max. DC-effekt per MPPT (W) | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | |
| Antal MPP-tracking-enheter | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Antal DC-ingångar | 2 per MPPT-system | 2 per MPPT-system | 2 per MPPT-system | 2 per MPPT-system | 2 per MPPT-system | 2 per MPPT-system | 2 per MPPT-system | |
| Max. ingångsspänning (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| Startspänning (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Nominell ingångsspänning (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 | |
| Arbetsområde för MPPT-spänning (V) | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | |
| MPPT-spänning för full effekt (V) | 480-850 | 480-850 | 510-850 | 540-850 | 480-850 | 510-850 | 540-850 | |
| Max. ingångsström MPPT (A) | 3*40 | 3*40 | 3*40 | 3*40 | 4*40 | 4*40 | 4*40 | |
| Max. kortslutningsström på MPPT (A) | 3*50 | 3*50 | 3*50 | 3*50 | 4*50 | 4*50 | 4*50 | |
| Utgång (AC) | ||||||||
| Nominell effekt (W) | 25000 | 30000 | 33000 | 36000 | 40000 | 45000 | 50000 | |
| Max. växelströmskraft (VA) | 28000 | 34000 | 37000 | 40000 | 44000 | 50000 | 55000 | |
| Max. utgångsström (A) | 42.4 | 51.5 | 56.0 | 60.6 | 66.7 | 75.8 | 83.3 | |
| Nominell nätspänning | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | |
| Nätspänningsområde (Vac) | 310–480 Vac (enligt lokala normer) | 310–480 Vac (enligt lokala normer) | 310–480 Vac (enligt lokala normer) | 310–480 Vac (enligt lokala normer) | 310–480 Vac (enligt lokala normer) | 310–480 Vac (enligt lokala normer) | 310–480 Vac (enligt lokala normer) | |
| Nominell nätfrekvens | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Nätfrekvensområde (Hz) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | 45 Hz–55 Hz / 54 Hz–66 Hz (enligt lokala normer) | |
| Aktiv effektregleringsområde | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| THDi | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | |
| Energifaktor | 1 defaultvärde (justerbart +/-0,8) | 1 defaultvärde (justerbart +/-0,8) | 1 defaultvärde (justerbart +/-0,8) | 1 defaultvärde (justerbart +/-0,8) | 1 defaultvärde (justerbart +/-0,8) | 1 defaultvärde (justerbart +/-0,8) | 1 defaultvärde (justerbart +/-0,8) | |
| Effektivitet | ||||||||
| Max. effektivitet | 98.60% | 98.60% | 98.60% | 98.60% | 98.80% | 98.80% | 98.80% | |
| Vägd europeisk effektivitet | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | |
| Skydd | ||||||||
| Skydd mot omvänd polaritet DC | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Skydd mot öarbetande drift | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Skydd mot läckström | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Skydd som upptäcker brist på jording | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Övervakning av fel i PV-arrayen | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| Energiflorblocking | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| DC-brytare | Ja | Ja | Ja | Ja | Ja | Ja | Ja | |
| In/utgång SPD | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | PV: typ II-standard, AC: typ II-standard | |
| Kommunikation | ||||||||
| Standard kommunikationsläge | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | RS485 / Bluetooth / WiFi / Valfritt: Ethernet | |
| Allmän information | ||||||||
| Området för omgivningstemperatur | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | |
| Egen strömförbrukning (W) | <3 | <3 | <3 | <3 | <3 | <3 | <3 | |
| Topologi | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | |
| Skyddsnivå | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | |
| Godkänd relativ fuktighet | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| Max. operativ höjd (m) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |
| Buller (dB) | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | |
| Kylning | Fläkt | Fläkt | Fläkt | Fläkt | Fläkt | Fläkt | Fläkt | |
| Vikt (kg) | 36 | 36 | 36 | 36 | 37 | 37 | 37 | |
| Kylsystem | Fläkt | Fläkt | Fläkt | Fläkt | Fläkt | Fläkt | Fläkt | |
| Dimensioner (mm) | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | |
| Skärm | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | LCD, app via Bluetooth | |
| Standarder | ||||||||
| EMC | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | |
| Säkerhetsstandarder | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | |
| Nätstandarder | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, VDE 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, VDE 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, VDE 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | |
