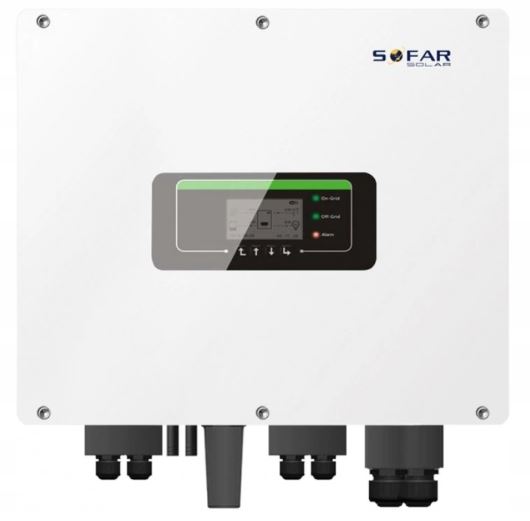

Växelriktare SOFAR HYD 10KTL / 3-fasig hybrid
SKU: F231G3
EAN: 5905951582207
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 46,8 kg |
Nettopris
1 839,07 €
Brutto
Brutto
Warranty Sofar HYD 10KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-10ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 46,8 kg |
Sofar HYD 5K~20KTL-3PH – Tre-fasig integrerad energilagringsinverter
Sofar HYD 5K~20KTL-3PH är en avancerad tre-fasig energilagringsinverter som förenar funktionalitet, flexibilitet och pålitlighet. Med två MPPT-ingångar och upp till två batteri-ingångar erbjuder enheten mångsidighet och precis kontroll över driften. Det är en utmärkt lösning för krävande energilagringssystem, som erbjuder stöd för en mängd olika tillämpningar inom både hushålls- och kommersiella sektorer.
Viktiga produktfunktioner
- Två MPPT-ingångar: Ger större flexibilitet i konfigurationen och optimerad energieffektivitet.
- Flertalet parallella system: Flexibla systemlösningar som stöder utvidgning av installationen.
- APF-läge: Maximalt två batteri-ingångar för högre effektivitet.
- Precis digital kontrollmekanism: Säkerställer pålitlighet och effektivitet i systemets funktion.
- Utanför nätverksutgång: Stöd för obalanserade laster och tre-fas oberoende utgångar.
För vem är detta ett bra val?
Sofar HYD 5K~20KTL-3PH är det perfekta valet för användare som söker en omfattande och flexibel lösning för energilagring i stora system. Med stöd för flertalet parallella system och avancerade funktioner som APF-läget och precis digital kontrollmekanism möter denna inverter förväntningarna hos både privatkunder och kommersiella användare. Den är utmärkt för installationer som kräver stabilitet, pålitlighet och avancerad energihantering.
Warranty Sofar HYD 10KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-10ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Inmatningsbatteridata | ||||||
|---|---|---|---|---|---|---|
| Parameter | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Typ av batteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri |
| Antal batteri ingångar | 1 | 1 | 1 | 2 | 2 | 2 |
| Spänningsområde batteri (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Spänningsområde batteri för full laddning (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Nominal effekt laddning/utladdning (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maximal laddnings-/utladdningsström (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Toppladdnings-/utladdningsström (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Laddningsstrategi för batteri | Adaptiv till BMS | Adaptiv till BMS | Adaptiv till BMS | Adaptiv till BMS | Adaptiv till BMS | Adaptiv till BMS |
| Batterikapacitet (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Överföring gränssnitt | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| PV-strängens indata | ||||||
| Rekommenderad max ingångseffekt PV (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Maximal DC-spänning (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Initial driftspänning (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| MPPT-spänningsområde (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Nominal DC-spänning (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Full effekt MPPT-spänningsområde (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Maximal ingångsström (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Maximal kortslutningsström (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Antal MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal strängar per MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| AC-utgångsdata (nätets sida) | ||||||
| Nominal AC-effekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maximal AC-effekt till nätet (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Maximal AC-effekt från nätet (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Maximal utgående AC-ström till nätet (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Maximal AC-ström från nätet (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Nominal nätspänning | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Spänningsområde (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Nominal nätfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Frekvensområde (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Utgående effektfaktor | −1 (0,8 utan fördröjning till 0,8 med fördröjning) | −1 (0,8 utan fördröjning till 0,8 med fördröjning) | −1 (0,8 utan fördröjning till 0,8 med fördröjning) | −1 (0,8 utan fördröjning till 0,8 med fördröjning) | −1 (0,8 utan fördröjning till 0,8 med fördröjning) | −1 (0,8 utan fördröjning till 0,8 med fördröjning) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| AC-utgångsdata (backup) | ||||||
| Nominal utgångseffekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maximal utgångseffekt (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Topputgångseffekt, varaktighet (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Maximal utgående ström (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Topputgångsström, varaktighet (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Nominal utgångsspänning (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nominal utgångsfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Övergångstid (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Effektivitet | ||||||
| MPPT-effektivitet (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Europeisk effektivitet (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maximal effektivitet (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maximal laddnings-/utladdningseffektivitet (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Säkerhet | ||||||
| DC-brytare | Ja | Ja | Ja | Ja | Ja | Ja |
| Skydd mot omvänd polarisering PV | Ja | Ja | Ja | Ja | Ja | Ja |
| Utsignalsspänningsskydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Överspänningsskydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Skydd mot önskad drift | Ja | Ja | Ja | Ja | Ja | Ja |
| Identifiering av jordfelström | Ja | Ja | Ja | Ja | Ja | Ja |
| Identifiering av isoleringsmotstånd | Ja | Ja | Ja | Ja | Ja | Ja |
| Överspänningsskyddsnivå | II | II | II | II | II | II |
| Batteripolaritetsskydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Allmän data | ||||||
| Mått (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Vikt (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologi | transformatorlös | transformatorlös | transformatorlös | transformatorlös | transformatorlös | transformatorlös |
| Strömförbrukning i standby-läge (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Driftstemperaturområde (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Fuktighet (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Buller (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maximal driftshöjd (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Kylning | naturlig | naturlig | naturlig | tvångsventilation | tvångsventilation | tvångsventilation |
| Skyddsnivå | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funktioner | ||||||
| DC-terminal | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| AC-nätterminal | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt |
| Backup-terminal AC | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt |
| Skärm | LCD | LCD | LCD | LCD | LCD | LCD |
| Övervakningsgränssnitt | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) |
| Parallell drift | ja | ja | ja | ja | ja | ja |
| Garanti (år) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standarder | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Säkerhetsstandarder | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| El-nätstandarder | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
