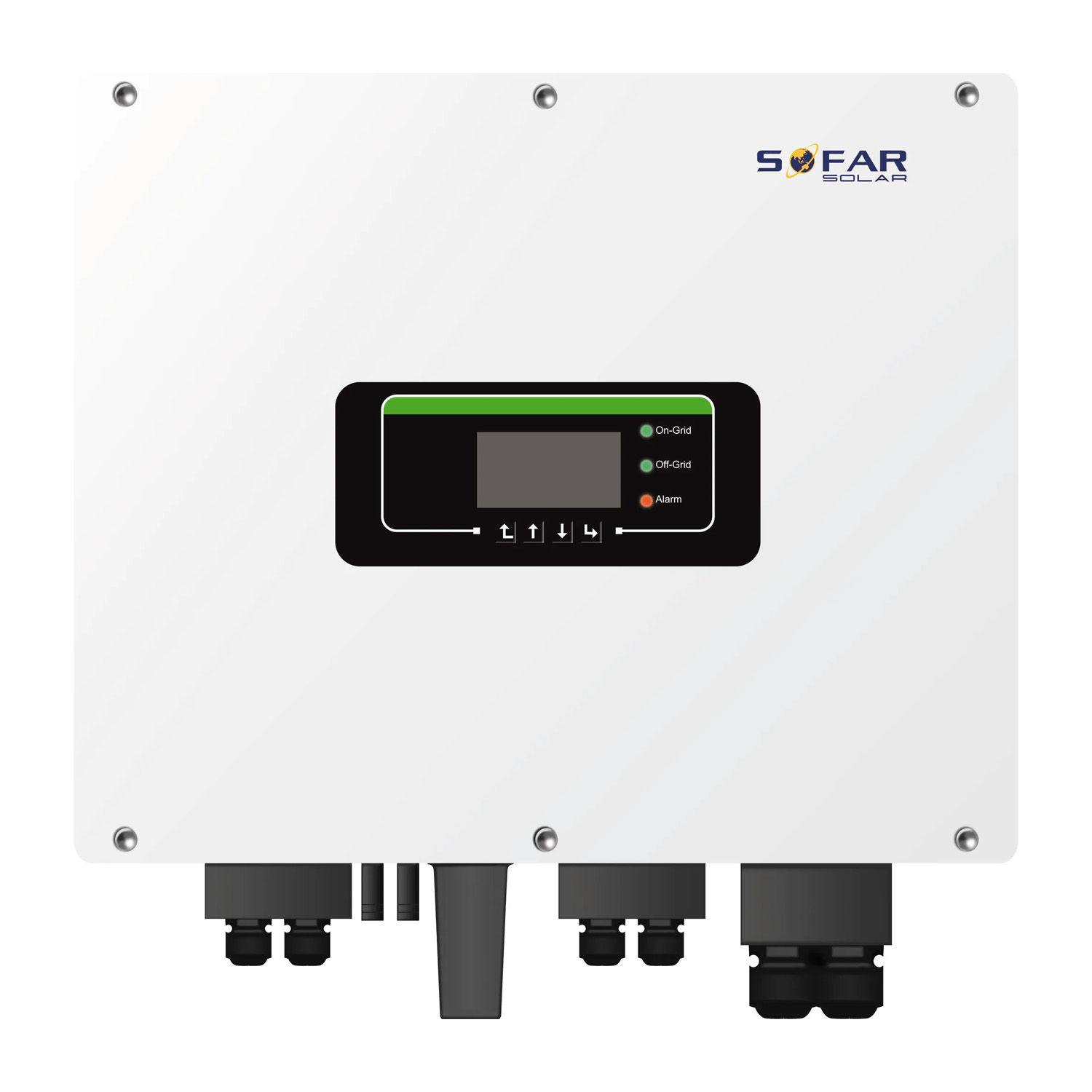

Inverter SOFAR HYD 20KTL / 3-fasig hybrid
SKU: F231I
EAN: 5905951582221
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 47,88 kg |
Nettopris
2 278,19 €
Brutto
Brutto
Warranty Sofar HYD 20KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-20ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 47,88 kg |
Sofar HYD 5K~20KTL-3PH – Trifasig integrerad energilagringsinverter
Sofar HYD 5K~20KTL-3PH är en avancerad trifasig energilagringsinverter som kombinerar funktionalitet, flexibilitet och pålitlighet. Med två MPPT-ingångar och upp till två batteri-ingångar erbjuder enheten mångsidighet och precisionskontroll av driften. Det här är en utmärkt lösning för krävande energilagringssystem och ger stöd för en mängd olika applikationer både i hushåll och kommersiella sektorer.
Viktiga produktfunktioner
- Två MPPT-ingångar: Ger större flexibilitet i konfigurering och optimerad energiutvinning.
- Många parallella system: Flexibla systemlösningar som stöder utbyggnad av installationer.
- APF-läge: Maximalt två batteri-ingångar för ökad effektivitet.
- Precisionsdigital kontrollmekanism: Säkerställer systemets pålitlighet och effektivitet.
- Off-grid utgång: Hantering av obalanserade laster och trifasiga, oberoende utgångar.
Vem är detta ett bra val för?
Sofar HYD 5K~20KTL-3PH är det perfekta valet för användare som söker en helhetslösning och flexibel lagring av energi i stora system. Med stöd för många parallella system och avancerade funktioner, såsom APF-läge och precisionsdigital kontroll, uppfyller denna inverter krav från både privatpersoner och kommersiella kunder. Den är utmärkt för installationer som kräver stabilitet, pålitlighet och avancerad energihantering.
Warranty Sofar HYD 20KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-20ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Inddata batteridatan | ||||||
|---|---|---|---|---|---|---|
| Parameter | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Typ av batteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri | Lithiumjonbatteri |
| Antal batteri-ingångar | 1 | 1 | 1 | 2 | 2 | 2 |
| Spänningsområde för batteri (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Spänningsområde för fullt laddat batteri (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Nominell laddnings-/urladdningskraft (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimal laddnings-/urladdningsström (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Spännings-/urladdningsström (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Laddningsstrategi för batterier | Adaptation till BMS | Adaptation till BMS | Adaptation till BMS | Adaptation till BMS | Adaptation till BMS | Adaptation till BMS |
| Batterikapacitet (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Kommunikationsgränssnitt | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Indata PV-stränginformation | ||||||
| Rekommenderad max. PV-ingångseffekt (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Max. DC-spänning (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Initialt driftspänning (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| MPPT spänningsområde (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Nominell DC-spänning (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Full effekt MPPT spänningsområde (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Max. ingångström (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Max. kortslutningsström (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Antal MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Antal strängar per MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Utdata AC (nät) | ||||||
| Nominell AC-effekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Max. AC-utgångseffekt till nätet (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Max. AC-effekt från nätet (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Max. AC-utgångström till nätet (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Max. AC-ström från nätet (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Nominell nätspänning | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nätspänningsomfång (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Nominell nätfrekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Nätfrekvensomfång (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Utdataeffektfaktor | −1 (0,8 resistiv till 0,8 reaktiv) | −1 (0,8 resistiv till 0,8 reaktiv) | −1 (0,8 resistiv till 0,8 reaktiv) | −1 (0,8 resistiv till 0,8 reaktiv) | −1 (0,8 resistiv till 0,8 reaktiv) | −1 (0,8 resistiv till 0,8 reaktiv) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Utdata AC (backup) | ||||||
| Nominell ut-gåend effekt (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Max. ut-gåend effekt (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Spik ut-gåend effekt, tidsduration (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Max. ut-gåend ström (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Spik ut-gåend ström, tidsduration (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Nominell ut-gåend spänning (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nominell ut-gåend frekvens (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Omkopplingstid (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Effektivitet | ||||||
| MPPT-effektivitet (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Europeisk effektivitet (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maximal effektivitet (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maximal laddnings-/urladdningseffektivitet (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Säkerhet | ||||||
| DC-brytare | Ja | Ja | Ja | Ja | Ja | Ja |
| Skydd mot omvänd polaritet PV | Ja | Ja | Ja | Ja | Ja | Ja |
| Uteffektspänningsskydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Uteffektströmsskydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Öar arbete skydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Restström identifiering | Ja | Ja | Ja | Ja | Ja | Ja |
| Isolationsmotstånd identifiering | Ja | Ja | Ja | Ja | Ja | Ja |
| Överspänningsskyddsnivå | II | II | II | II | II | II |
| Batteripolaritets skydd | Ja | Ja | Ja | Ja | Ja | Ja |
| Allmänna data | ||||||
| Mått (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Vikt (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologi | transformatorlös | transformatorlös | transformatorlös | transformatorlös | transformatorlös | transformatorlös |
| Inbyggd strömförbrukning i standby (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Arbetstemperatur (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Fuktighet (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Bulldozer (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maximal driftshöjd (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Kylning | naturlig | naturlig | naturlig | tvångsluftflöde | tvångsluftflöde | tvångsluftflöde |
| Skyddsnivå | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funktioner | ||||||
| DC-terminal | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| AC-nätterminal | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt |
| AC-backupterminal | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt | 5P-kontakt |
| Display | LCD | LCD | LCD | LCD | LCD | LCD |
| Övervakningsgränssnitt | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) | Bluetooth/RS485/Wi-Fi/GPRS (valfritt) |
| Parallell drift | ja | ja | ja | ja | ja | ja |
| Garanti (år) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standard | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Säkerhetsstandarder | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Elnätsstandarder | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
