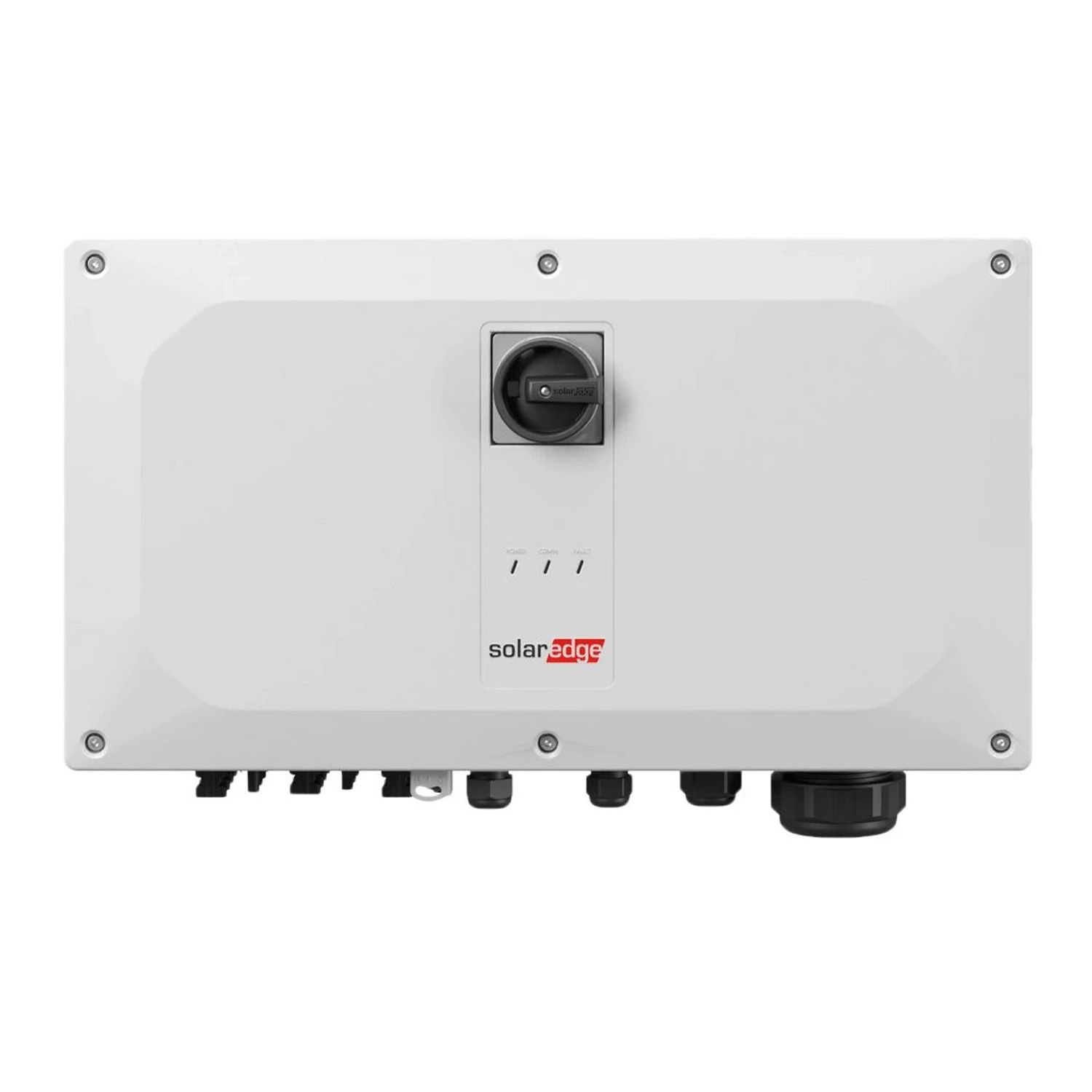

Växelriktare SOLAR EDGE SE50K – RW00IBNQ4
SKU: F240L
EAN: 5905951580531
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 19,12 kg |
Nettopris
567,58 €
Brutto
Brutto
Datasheet Solar Edge SE50K - RW00IBNQ4
datasheet-solar-edge-se50k-rw00ibnq4.pdf
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 19,12 kg |
Inverter SolarEdge från serien SE50K / SE66.6K / SE90K / SE100K / SE120K
Serien av inverter SE50K / SE66.6K / SE90K / SE100K / SE120K är skapad för stora solcellsinstallationer, vilket ger oöverträffad effektivitet, säkerhet och användarvänlighet. Tack vare den modulära konstruktionen och avancerade funktioner uppfyller dessa enheter de högsta standarderna inom PV-branschen.
Viktigaste egenskaper:
- Funktion för förhandsanvändning: Automatisk validering av systemkomponenter under installationssteget, vilket kortar ner installationstiden och uppstarten.
- Enkel installation: Den modulära, lätta designen möjliggör installation av ett tvåpersoners team.
- Avancerad säkerhet: Inbyggda temperatursensorer och en funktion för skydd mot ljusbågar med snabb avstängning som tillval.
- Oberoende drift av enheter: Synergiska enheter minimerar driftsstopp och förenklar underhållet.
- Integrerade skydd: Överströmmingsskydd DC typ 2 och SPD AC typ 2 för maximal säkerhet.
Varför välja inverter från serien SE50K / SE66.6K / SE90K / SE100K / SE120K?
Inverterarna i denna serie erbjuder övervakning i realtid, vilket ger bättre kontroll över systemets effektivitet och snabb upptäckte av potentiella problem. Den inbyggda PID-reduceringsfunktionen garanterar maximal effektivitet, och kompatibilitet med avancerade energihanteringssystem från SolarEdge gör dem till ett framtidssäkert val.
Med sin lätta konstruktion och enkel installation är dessa enheter lämpliga för både stora kommersiella installationer och industriella tillämpningar. Det inbyggda överspänningsskyddet, valfria nödstopp DC och avancerade säkerhetsfunktioner säkerställer pålitlighet och hållbarhet på högsta nivå. Det är den perfekta lösningen för investerare som söker effektiva och mångsidiga växelriktare för stora PV-system.
Datasheet Solar Edge SE50K - RW00IBNQ4
datasheet-solar-edge-se50k-rw00ibnq4.pdf
| Tekniska data SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameter | SE50K (nät 400v) | SE66.6K (nät 400v) | SE90K (nät 400v) | SE100K (nät 400v) | SE120K (nät 480V) | ||
| Utgång | |||||||
| Nominell aktiv utgångseffekt (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maximala skenbara utgångseffekten (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Utgångsspänning AC – fas till fas/fas till neutral (nominell) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Utgångsspänning AC – intervall fas till fas/intervall fas till neutral (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC-frekvens (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maximalt kontinuerligt utgångsström (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| Utgångs AC-anslutningar | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Stödda nät | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maximalt differensström (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Nätövervakning, ö och driftsskydd, konfigurerbar effektfaktor, konfigurerbara tröskelvärden beroende på land | Ja | Ja | Ja | Ja | Ja | ||
| Total harmonisk distorsion (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Effektfaktorintervall | ±0.8 till ±1 | ±0.8 till ±1 | ±0.8 till ±1 | ±0.8 till ±1 | ±0.8 till ±1 | ||
| Ingång | |||||||
| Maximal DC-effekt (STC-modul) växelriktare/synergienhet (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Transformatorlös, oseriös | Ja | Ja | Ja | Ja | Ja | ||
| Maximalt ingångsspänning DC+ till DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nominell ingångsspänning DC+ till DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maximalt ingångsström (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Skydd mot omvänd polaritet | Ja | Ja | Ja | Ja | Ja | ||
| Jordfel detektering | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | ||
| Maximal verkningsgrad för växelriktaren (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europeisk verkningsgrad (viktad) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Nattkraftförbrukning (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Övriga funktioner | |||||||
| Stödda kommunikationsgränssnitt | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | ||
| Intelligent energihantering | Exportbegränsning | Exportbegränsning | Exportbegränsning | Exportbegränsning | Exportbegränsning | ||
| Start av växelriktaren | Mobilapp SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilapp SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilapp SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilapp SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilapp SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | ||
| Skydd mot störningar orsakade av elektriska bågar | Inbyggd, användarkonfigurerbar (enligt UL1699B) | Inbyggd, användarkonfigurerbar (enligt UL1699B) | Inbyggd, användarkonfigurerbar (enligt UL1699B) | Inbyggd, användarkonfigurerbar (enligt UL1699B) | Inbyggd, användarkonfigurerbar (enligt UL1699B) | ||
| Snabb avstängning | Valfritt (automatiskt efter frånkoppling från AC-nätet) | Valfritt (automatiskt efter frånkoppling från AC-nätet) | Valfritt (automatiskt efter frånkoppling från AC-nätet) | Valfritt (automatiskt efter frånkoppling från AC-nätet) | Valfritt (automatiskt efter frånkoppling från AC-nätet) | ||
| PID-regulator | Nattdrift, inbyggd | Nattdrift, inbyggd | Nattdrift, inbyggd | Nattdrift, inbyggd | Nattdrift, inbyggd | ||
| Överspänningsskydd för RS485 (portar 1+2) | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | ||
| DC-överspänningsskydd | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | Typ II, utbytbart på plats, integrerat | ||
| AC-överspänningsskydd | Typ II, utbytbart på plats, valfritt | Typ II, utbytbart på plats, valfritt | Typ II, utbytbart på plats, valfritt | Typ II, utbytbart på plats, valfritt | Typ II, utbytbart på plats, valfritt | ||
| DC-säkringar (enkla) | 25 A, valfritt | 25 A, valfritt | 25 A, valfritt | 25 A, valfritt | 25 A, valfritt | ||
| DC-brytare | Valfritt | Valfritt | Valfritt | Valfritt | Valfritt | ||
| Överensstämmelse med standarder | |||||||
| Säkerhet | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Nätanslutningsstandarder | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ja | Ja | Ja | Ja | Ja | ||
| Installationsspecifikationer | |||||||
| Antal synergienheter per växelriktare | 2 | 2 | 3 | 3 | 3 | ||
| AC-kabeltvärsnitt och yttre diameter (mm²) | Tvärsnitt upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Tvärsnitt upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Tvärsnitt upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Tvärsnitt upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Tvärsnitt upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | ||
| DC-ingång: Växelriktare/Synergienhet | 8/4 par MC4 | Kapsling, 2 par / 1 par, tvärsnitt upp till 50 mm², aluminium eller koppar, yttre kabeldiameter 12-20 mm | 8/4 par MC4 | Kapsling, 2 par / 1 par, tvärsnitt upp till 50 mm², aluminium eller koppar, yttre kabeldiameter 12-20 mm | 12/4 par MC4 | Kapsling, 3 par / 1 par, tvärsnitt upp till 50 mm², aluminium eller koppar, yttre kabeldiameter 12-20 mm | 12/4 par MC4 | Kapsling, 3 par / 1 par, tvärsnitt upp till 50 mm², aluminium eller koppar, yttre kabeldiameter 12-20 mm | 12/4 par MC4 | Kapsling, 3 par / 1 par, tvärsnitt upp till 50 mm², aluminium eller koppar, yttre kabeldiameter 12-20 mm | ||
| Mått (höjd x bredd x djup) (mm) | Synergienhet: 558 x 328 x 273 mm; Synergihanterare: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergihanterare: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergihanterare: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergihanterare: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergihanterare: 360 x 560 x 295 mm | ||
| Vikt (kg) | Synergienhet: 32 kg; Synergihanterare 18 kg | Synergienhet: 32 kg; Synergihanterare 18 kg | Synergienhet: 32 kg; Synergihanterare 18 kg | Synergienhet: 32 kg; Synergihanterare 18 kg | Synergienhet: 32 kg; Synergihanterare 18 kg | ||
| Arbetstemperaturintervall (°C) | -40 till +60 | -40 till +60 | -40 till +60 | -40 till +60 | -40 till +60 | ||
| Kylning | Fläkt (utbyttbar) | Fläkt (utbyttbar) | Fläkt (utbyttbar) | Fläkt (utbyttbar) | Fläkt (utbyttbar) | ||
| Ljudnivå (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Skyddsnivå | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | ||
| Montering | Inkluderad fäste | Inkluderad fäste | Inkluderad fäste | Inkluderad fäste | Inkluderad fäste | ||
