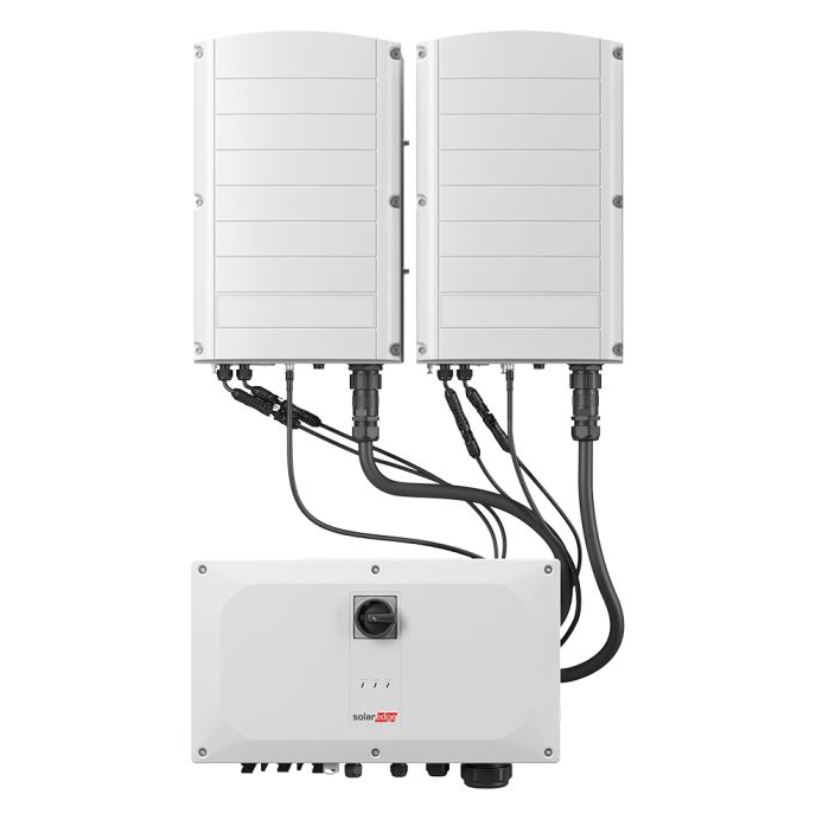

Växelriktare SOLAR EDGE SE50K – RW00IBPQ4 + 2 hjälpaggregat SESUK- RW00INNN4 SYNERGY TECHNOLOGY (med RSD)
SKU: F240L0
EAN: 5905951582443
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 81,2 kg |
Nettopris
2 570,90 €
Brutto
Brutto
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 81,2 kg |
Inverter SolarEdge från serien SE50K / SE66.6K / SE90K / SE100K / SE120K
Serien av inverters SE50K / SE66.6K / SE90K / SE100K / SE120K är designad för stora solcellsanläggningar och erbjuder oöverträffad prestanda, säkerhet och användarvänlighet. Tack vare den modulära konstruktionen och avancerade funktioner uppfyller dessa enheter de högsta standarderna inom PV-branschen.
Huvudfunktioner:
- Funktion för förhandsöverlämning: Automatisk validering av systemkomponenter vid installation, vilket kortar ned installationstiden och uppstarten.
- Enkel installation: Den modulära, lätta designen möjliggör installation av ett tvåpersoners team.
- Avancerad säkerhet: Inbyggda temperatur sensorer och funktion för skydd mot ljusbågar med valbar snabbavstängning.
- Oberoende drift av enheterna: Synergi mellan enheterna minimerar tiden för driftstopp och underlättar hanteringen.
- Integrerade skydd: Överspänningsskydd DC klass 2 och SPD AC klass 2 för maximal säkerhet.
Varför välja en inverter från serien SE50K / SE66.6K / SE90K / SE100K / SE120K?
Inverterns serie erbjuder realtidsövervakning, vilket ger mer kontroll över systemets prestanda och möjliggör snabb upptäckte av potentiella problem. Den inbyggda PID-begränsningsfunktionen säkerställer maximal effektivitet, och kompatibiliteten med avancerade energihanteringssystem från SolarEdge gör dem till ett framtidssäkert val.
Med sin lätta konstruktion och enkel installation är dessa enheter lämpliga för såväl stora kommersiella som industriella anläggningar. Inbyggt överspänningsskydd, valfria DC-nödstopp och avancerade säkerhetsfunktioner erbjuder tillförlitlighet och hållbarhet på högsta nivå. Det är den perfekta lösningen för investerare som söker effektiva och mångsidiga växelriktare för stora PV-system.
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
| Teknisk data SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parameter | SE50K (nät 400v) | SE66.6K (nät 400v) | SE90K (nät 400v) | SE100K (nät 400v) | SE120K (nät 480V) | ||
| Utgång | |||||||
| Nominal aktiv utgångseffekt (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maximalt skenbart utgångseffekt (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Utgångsspänning AC — fas–fas/fas–neutral (nominal) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Utgångsspänning AC — intervall fas–fas/intervall fas–neutral (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC-frekvens (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maximal kontinuerlig utgångsström (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| Utgångslinjernas anslutningar AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Stödda nät | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maximal differensström (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Nätövervakning, skydd mot öarbetande, konfigurerbar effektfaktor, konfigurerbara tröskelvärden beroende på land | Ja | Ja | Ja | Ja | Ja | ||
| Total harmonisk distorsion (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Effektfaktors intervall | ±0.8 till ±1 | ±0.8 till ±1 | ±0.8 till ±1 | ±0.8 till ±1 | ±0.8 till ±1 | ||
| Ingång | |||||||
| Maximal DC effekt (modul STC) omvandlare / synergienhet (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Transformatorlös, oömd | Ja | Ja | Ja | Ja | Ja | ||
| Maximal ingångsspänning DC+ till DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nominal ingångsspänning DC+ till DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maximal ingångsström (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Skydd mot omvänd polaritet | Ja | Ja | Ja | Ja | Ja | ||
| Detektion av jordfel | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | Känslighet 167 kΩ per synergienhet | ||
| Maximal verkningsgrad för omvandlare (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Europeisk verkningsgrad (vägd) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Nattligt effektbehov (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Övriga funktioner | |||||||
| Stödda kommunikationsgränssnitt | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | 2 x RS485, Ethernet, Wi-Fi (valfritt), mobilnät (valfritt) | ||
| Intelligent energihantering | Exportbegränsning | Exportbegränsning | Exportbegränsning | Exportbegränsning | Exportbegränsning | ||
| Start av omvandlaren | Mobilappen SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilappen SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilappen SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilappen SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | Mobilappen SetApp som använder den inbyggda Wi-Fi-åtkomstpunkten för att upprätta en lokal anslutning | ||
| Skydd mot störningar orsakade av elektriska ljusbågar | Inbyggt, användarkonfigurerbart (enligt UL1699B) | Inbyggt, användarkonfigurerbart (enligt UL1699B) | Inbyggt, användarkonfigurerbart (enligt UL1699B) | Inbyggt, användarkonfigurerbart (enligt UL1699B) | Inbyggt, användarkonfigurerbart (enligt UL1699B) | ||
| Snabb avstängning | Valfritt (automatisk efter frånkoppling från AC-nätet) | Valfritt (automatisk efter frånkoppling från AC-nätet) | Valfritt (automatisk efter frånkoppling från AC-nätet) | Valfritt (automatisk efter frånkoppling från AC-nätet) | Valfritt (automatisk efter frånkoppling från AC-nätet) | ||
| PID-regulator | Nattläge, inbyggd | Nattläge, inbyggd | Nattläge, inbyggd | Nattläge, inbyggd | Nattläge, inbyggd | ||
| Överspänningsskydd RS485 (portar 1+2) | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | ||
| Överspänningsskydd DC | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | Typ II, utbytbar på plats, integrerad | ||
| Överspänningsskydd AC | Typ II, utbytbar på plats, valfritt | Typ II, utbytbar på plats, valfritt | Typ II, utbytbar på plats, valfritt | Typ II, utbytbar på plats, valfritt | Typ II, utbytbar på plats, valfritt | ||
| DC-säkringar (enpoliga) | 25 A, valfritt | 25 A, valfritt | 25 A, valfritt | 25 A, valfritt | 25 A, valfritt | ||
| DC-brytare | Valfritt | Valfritt | Valfritt | Valfritt | Valfritt | ||
| Överensstämmelse med normer | |||||||
| Säkerhet | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Nätanslutningstandarder | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klass A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ja | Ja | Ja | Ja | Ja | ||
| Installationsspecifikationer | |||||||
| Antal synergienheter per omvandlare | 2 | 2 | 3 | 3 | 3 | ||
| AC-kabelsektion och yttre diameter (mm²) | Sektion upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Sektion upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Sektion upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Sektion upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | Sektion upp till 120 / 70 mm²; yttre diameter 30-50 / 12-20 mm | ||
| DC-ingång: Omvandlare / Synergienhet | 8/4 par MC4 | Kåpa, 2 par / 1 par, sektion upp till 50 mm², aluminium eller koppar, yttre ledardiameter 12-20 mm | 8/4 par MC4 | Kåpa, 2 par / 1 par, sektion upp till 50 mm², aluminium eller koppar, yttre ledardiameter 12-20 mm | 12/4 par MC4 | Kåpa, 3 par / 1 par, sektion upp till 50 mm², aluminium eller koppar, yttre ledardiameter 12-20 mm | 12/4 par MC4 | Kåpa, 3 par / 1 par, sektion upp till 50 mm², aluminium eller koppar, yttre ledardiameter 12-20 mm | 12/4 par MC4 | Kåpa, 3 par / 1 par, sektion upp till 50 mm², aluminium eller koppar, yttre ledardiameter 12-20 mm | ||
| Dimensioner (höjd x bredd x djup) (mm) | Synergienhet: 558 x 328 x 273 mm; Synergy Manager: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergy Manager: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergy Manager: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergy Manager: 360 x 560 x 295 mm | Synergienhet: 558 x 328 x 273 mm; Synergy Manager: 360 x 560 x 295 mm | ||
| Vikt (kg) | Synergienhet: 32 kg; Synergy Management-enhet 18 kg | Synergienhet: 32 kg; Synergy Management-enhet 18 kg | Synergienhet: 32 kg; Synergy Management-enhet 18 kg | Synergienhet: 32 kg; Synergy Management-enhet 18 kg | Synergienhet: 32 kg; Synergy Management-enhet 18 kg | ||
| Arbetstemperaturintervall (°C) | -40 till +60 | -40 till +60 | -40 till +60 | -40 till +60 | -40 till +60 | ||
| Kylning | Fläkt (utbytbar) | Fläkt (utbytbar) | Fläkt (utbytbar) | Fläkt (utbytbar) | Fläkt (utbytbar) | ||
| Bullernivå (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Skyddsklass | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | IP65 — utomhus och inomhus | ||
| Montering | Medföljande konsol | Medföljande konsol | Medföljande konsol | Medföljande konsol | Medföljande konsol | ||
