Inverter DEYE SUN-15K-SG05LP3-EU
SKU: F20GZ32
EAN: 2010000030738
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 65,8 kg |
| CN | 85044086 |
Nettopris
2 154,00 €
Brutto
Brutto
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 65,8 kg |
| CN | 85044086 |

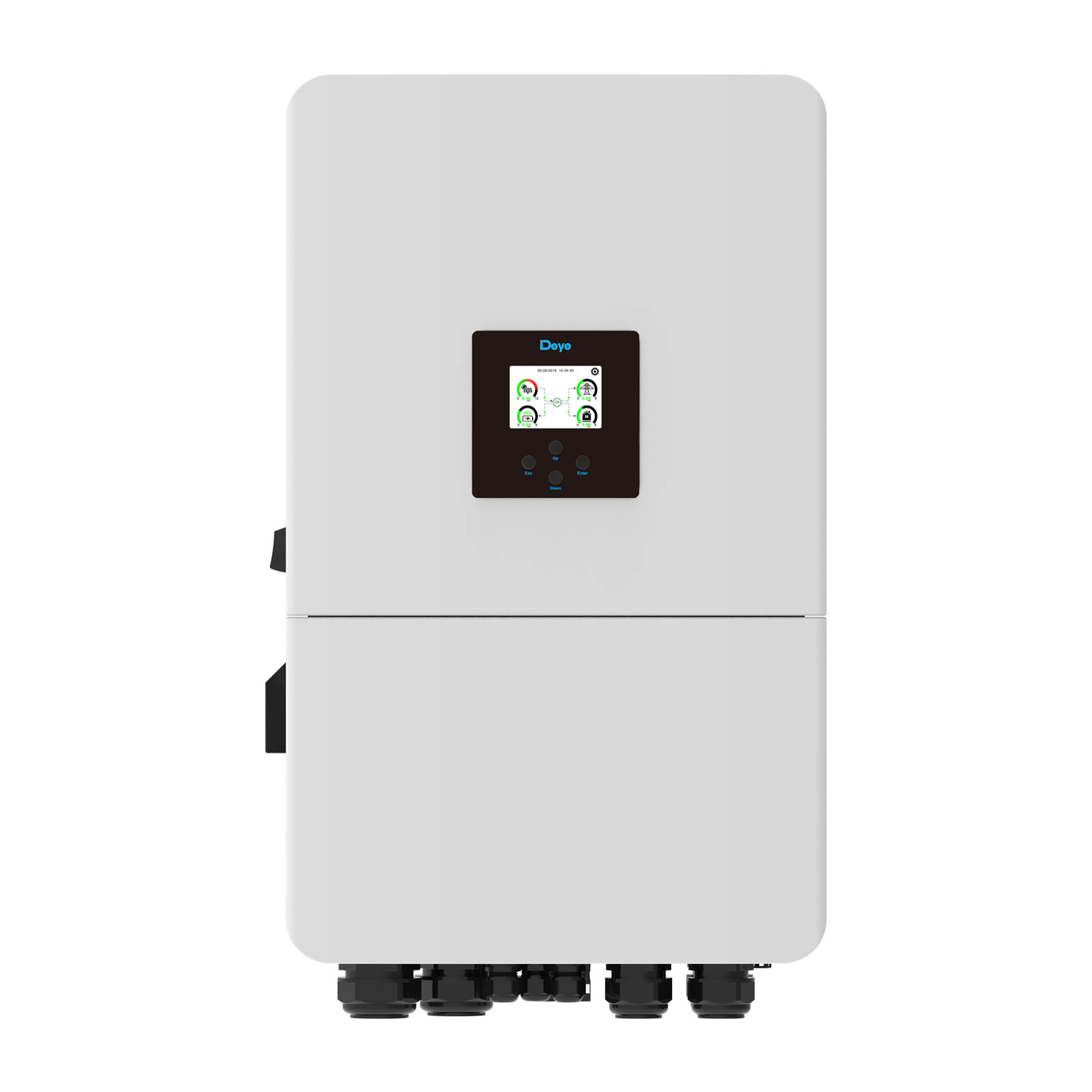

Trefasig hybridväxelriktare Deye SUN-14/15/16/18/20K-SG05LP3-EU-SM2
De trefasiga hybridväxelriktarna från Deye i serien SUN-K-SG05LP3-EU-SM2 är avancerade och mångsidiga enheter avsedda för större solcellssystem i bostäder och småföretag. De erbjuder hög uteffekt (från 14 till 20 kW) och samarbetar med lågvoltiga (48V) energilagringssystem. Med möjlighet till parallell drift, stöd för dieselaggregat samt AC-kopplingsfunktioner ger dessa växelriktare flexibilitet, tillförlitlighet och optimal energihantering.
Viktigaste egenskaper hos Deye SUN-K-SG05LP3-EU-SM2 växelriktare:
- Mångsidig hybridfunktion: Effektivt samspel med elnätet, solcellsanläggningen och lågvoltiga (48V) blybatterier eller litiumjonbatterier.
- Hög effekt och prestanda: Modeller med märkeffekt från 14 kW till 20 kW och en maximal verkningsgrad på upp till 97,6%.
- Hantering av obalanserade laster: Kan leverera upp till 100 % av märkeffekten på en enskild fas, med en maximal utgångseffekt per fas på upp till 50 % av växelriktarens märkeffekt.
- Flexibilitet och skalbarhet: AC-koppling för uppgradering av befintliga PV-system, stöd för anslutning av dieselgenerator samt möjlighet till parallellkoppling av flera enheter (beroende på konfiguration).
- Avancerad energihantering: Sex programmerbara laddnings- och urladdningsperioder för batterier, för att optimera energianvändning och kostnader.
- Hög laddnings- och urladdningsström: Maximal laddnings-/urladdningsström upp till 350A (beroende på modell), vilket möjliggör snabb och effektiv energihantering i batteriet.
För vem är detta ett bra val?
Växelriktarna i Deye-serien SUN-K-SG05LP3-EU-SM2 är ett utmärkt val för ägare av större bostäder, lantbruk eller småföretag med trefasanslutning som söker en kraftfull och flexibel hybridlösning. De är perfekta för användare som behöver hög uteffekt, möjlighet att driva obalanserade laster, alternativ för reservkraft (inklusive från generator) och som föredrar att arbeta med säkra lågvoltiga batterisystem.
| Modell | SUN-14K-SG05LP3-EU-SM2 | SUN-15K-SG05LP3-EU-SM2 | SUN-16K-SG05LP3-EU-SM2 | SUN-18K-SG05LP3-EU-SM2 | SUN-20K-SG05LP3-EU-SM2 |
|---|---|---|---|---|---|
| Batteriingångsdata | |||||
| Batterityp | Bly-syra eller litiumjon | Bly-syra eller litiumjon | Bly-syra eller litiumjon | Bly-syra eller litiumjon | Bly-syra eller litiumjon |
| Batterispänningsintervall (V) | 40-60 | 40-60 | 40-60 | 40-60 | 40-60 |
| Max. laddningsström (A) | 260 | 280 | 300 | 330 | 350 |
| Max. urladdningsström (A) | 260 | 280 | 300 | 330 | 350 |
| Laddningsstrategi för litiumjonbatterier | Självjustering till BMS | Självjustering till BMS | Självjustering till BMS | Självjustering till BMS | Självjustering till BMS |
| Antal batteriportar | 1 | 1 | 1 | 1 | 1 |
| PV-ingångsdata | |||||
| Maximal PV-tillgångseffekt (W) | 28000 | 30000 | 32000 | 36000 | 40000 |
| Max. ingångseffekt PV (W) | 22400 | 24000 | 25600 | 28800 | 32000 |
| Max. PV-ingångsspänning (V) | 800 | 800 | 800 | 800 | 800 |
| Startspänning (V) | 160 | 160 | 160 | 160 | 160 |
| MPPT-spänningsintervall (V) | 160-650 | 160-650 | 160-650 | 160-650 | 160-650 |
| Nominal DC-ingångsspänning (V) | 550 | 550 | 550 | 550 | 550 |
| Max. PV-ingångsström (A) | 36+36 | 36+36 | 36+36 | 36+36 | 36+36 |
| Max. kortslutningsström (A) | 54+54 | 54+54 | 54+54 | 54+54 | 54+54 |
| Antal MPP / Antal MPPT-strängar | 2 / 2+2 | 2 / 2+2 | 2 / 2+2 | 2 / 2+2 | 2 / 2+2 |
| AC-ingångs-/utgångsdata | |||||
| Nominal aktiv AC-effekt (W) | 14000 | 15000 | 16000 | 18000 | 20000 |
| Max. skenbar effekt AC (W) | 14000 | 15000 | 16000 | 18000 | 20000 |
| Nominal AC-ingångs-/utgångsström (A) | 21.3/20.3 | 22.8/21.8 | 24.3/23.2 | 27.3/26.1 | 30.4/29 |
| Max. AC-ingångs-/utgångsström (A) | 23.4/22.4 | 25/24 | 26.7/25.6 | 30/28.7 | 33.4/31.9 |
| Max. by-pass-ström port Grid->Load (A) | 70 | 70 | 70 | 70 | 70 |
| Topp-effekt (off-grid) (W) | Dubbel nominell effekt, 10s | Dubbel nominell effekt, 10s | Dubbel nominell effekt, 10s | Dubbel nominell effekt, 10s | Dubbel nominell effekt, 10s |
| Effektfaktor | 0.8 ledande till 0.8 fördröjd | 0.8 ledande till 0.8 fördröjd | 0.8 ledande till 0.8 fördröjd | 0.8 ledande till 0.8 fördröjd | 0.8 ledande till 0.8 fördröjd |
| Nominal spänning in-/ut-/område (V) | 220/380V, 230/400V 0.85Un-1.1Un | 220/380V, 230/400V 0.85Un-1.1Un | 220/380V, 230/400V 0.85Un-1.1Un | 220/380V, 230/400V 0.85Un-1.1Un | 220/380V, 230/400V 0.85Un-1.1Un |
| Nominal nätfrekvens (Hz) | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 | 50/45-55, 60/55-65 |
| Anslutningssätt till nätet | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Total harmonisk strömförvrängning (THDi) | <3 % (nom. effekt) | <3 % (nom. effekt) | <3 % (nom. effekt) | <3 % (nom. effekt) | <3 % (nom. effekt) |
| DC-ingångsström | <0.5 % In | <0.5 % In | <0.5 % In | <0.5 % In | <0.5 % In |
| Effektivitet | |||||
| Max. verkningsgrad | 97,6 % | 97,6 % | 97,6 % | 97,6 % | 97,6 % |
| Euro-verkningsgrad | 97,0 % | 97,0 % | 97,0 % | 97,0 % | 97,0 % |
| MPPT-verkningsgrad | >99 % | >99 % | >99 % | >99 % | >99 % |
| Skydd | |||||
| Integrerat | DC-polaritetsskydd, AC-utgångsströmsskydd, termiskt skydd, AC-överspänningsskydd vid utgång, AC-utgångskortslutningsskydd, övervakning av DC-komponenter, skydd mot spänningsfall vid överspänning, övervakning av jordfelsström, bågfelsbrytare (tillval), övervakning av nät, övervakning av ö-skydd, jordfelsdetektering, DC-ingångsströmbrytare, isolationsövervakning av DC-klämmor, jordfelsbrytardetektering (RCD), nivå för överspänningsskydd | DC-polaritetsskydd, AC-utgångsströmsskydd, termiskt skydd, AC-överspänningsskydd vid utgång, AC-utgångskortslutningsskydd, övervakning av DC-komponenter, skydd mot spänningsfall vid överspänning, övervakning av jordfelsström, bågfelsbrytare (tillval), övervakning av nät, övervakning av ö-skydd, jordfelsdetektering, DC-ingångsströmbrytare, isolationsövervakning av DC-klämmor, jordfelsbrytardetektering (RCD), nivå för överspänningsskydd | DC-polaritetsskydd, AC-utgångsströmsskydd, termiskt skydd, AC-överspänningsskydd vid utgång, AC-utgångskortslutningsskydd, övervakning av DC-komponenter, skydd mot spänningsfall vid överspänning, övervakning av jordfelsström, bågfelsbrytare (tillval), övervakning av nät, övervakning av ö-skydd, jordfelsdetektering, DC-ingångsströmbrytare, isolationsövervakning av DC-klämmor, jordfelsbrytardetektering (RCD), nivå för överspänningsskydd | DC-polaritetsskydd, AC-utgångsströmsskydd, termiskt skydd, AC-överspänningsskydd vid utgång, AC-utgångskortslutningsskydd, övervakning av DC-komponenter, skydd mot spänningsfall vid överspänning, övervakning av jordfelsström, bågfelsbrytare (tillval), övervakning av nät, övervakning av ö-skydd, jordfelsdetektering, DC-ingångsströmbrytare, isolationsövervakning av DC-klämmor, jordfelsbrytardetektering (RCD), nivå för överspänningsskydd | DC-polaritetsskydd, AC-utgångsströmsskydd, termiskt skydd, AC-överspänningsskydd vid utgång, AC-utgångskortslutningsskydd, övervakning av DC-komponenter, skydd mot spänningsfall vid överspänning, övervakning av jordfelsström, bågfelsbrytare (tillval), övervakning av nät, övervakning av ö-skydd, jordfelsdetektering, DC-ingångsströmbrytare, isolationsövervakning av DC-klämmor, jordfelsbrytardetektering (RCD), nivå för överspänningsskydd |
| Nivå för överspänningsskydd | Typ II (DC), Typ II (AC) | Typ II (DC), Typ II (AC) | Typ II (DC), Typ II (AC) | Typ II (DC), Typ II (AC) | Typ II (DC), Typ II (AC) |
| Kommunikation | |||||
| Kommunikationsgränssnitt | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN |
| Övervakningsläge | GPRS/WIFI/Bluetooth/4G/LAN (tillval) | GPRS/WIFI/Bluetooth/4G/LAN (tillval) | GPRS/WIFI/Bluetooth/4G/LAN (tillval) | GPRS/WIFI/Bluetooth/4G/LAN (tillval) | GPRS/WIFI/Bluetooth/4G/LAN (tillval) |
| Allmänna data | |||||
| Driftstemperatur (°C) | -40 till +60°C, sänkning över 45°C | -40 till +60°C, sänkning över 45°C | -40 till +60°C, sänkning över 45°C | -40 till +60°C, sänkning över 45°C | -40 till +60°C, sänkning över 45°C |
| Tillåten omgivande luftfuktighet | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Max. installationshöjd | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m |
| Ljudnivå (dB) | ≤55 dB(A) | ≤55 dB(A) | ≤55 dB(A) | ≤55 dB(A) | ≤55 dB(A) |
| Skyddsklass IP | IP 65 | IP 65 | IP 65 | IP 65 | IP 65 |
| Inverterns topologi | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös | Transformatorlös |
| Överspänningskategori | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) | OVC II (DC), OVC III (AC) |
| Skåpstorlek (b × h × d mm) | 456×750×268,5 (utan kontakter och monteringsfästen) | 456×750×268,5 (utan kontakter och monteringsfästen) | 456×750×268,5 (utan kontakter och monteringsfästen) | 456×750×268,5 (utan kontakter och monteringsfästen) | 456×750×268,5 (utan kontakter och monteringsfästen) |
| Vikt (kg) | 50,6 | 50,6 | 50,6 | 50,6 | 50,6 |
| Kyltyp | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning | Intelligent luftkylning |
| Garanti | 5 eller 10 års garanti
beroende på installationsvillkor för invertern. Mer information finns i garantivillkoren. |
5 eller 10 års garanti
beroende på installationsvillkor för invertern. Mer information finns i garantivillkoren. |
5 eller 10 års garanti
beroende på installationsvillkor för invertern. Mer information finns i garantivillkoren. |
5 eller 10 års garanti
beroende på installationsvillkor för invertern. Mer information finns i garantivillkoren. |
5 eller 10 års garanti
beroende på installationsvillkor för invertern. Mer information finns i garantivillkoren. |
| Nätanslutningsstandard | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| EMC-säkerhet/Standard | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
