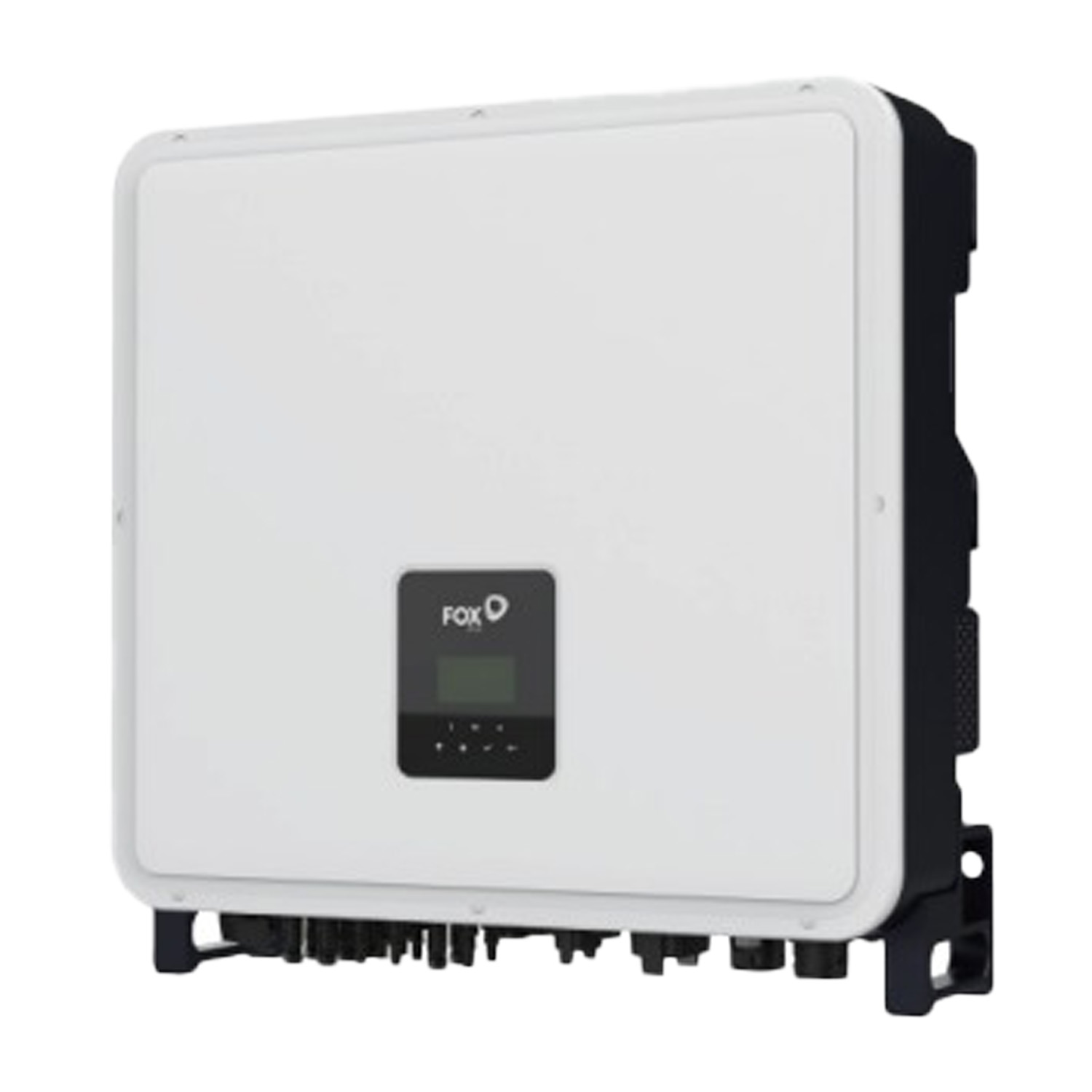

Växelriktare – FoxESS – H3 PRO – 20.0 – hybrid – HV
SKU: F290B82
EAN: 5905951589619
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 63 kg |
| CN | 85044086 |
Nettopris
3 007,44 €
Brutto
Brutto
Produktdetaljer
| Tillverkare | |
|---|---|
| Märkningseffekt | |
| Strömförsörjning | |
| Hybridenhet | |
| MPPT | |
| Garanti | |
| Nettobredd | |
| Nettodjup | |
| Nettöhöjd | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Ledig plats | |
| AFCI | |
| Vikt | 63 kg |
| CN | 85044086 |
FOX ESS-serien H3 Pro
Trefasiga hybridväxelriktare/AC-laddare från FOX ESS i H3 Pro-serien är en mångsidig lösning för energilagring som erbjuder hög effektivitet och flexibel konfiguration. De är utformade för enkel installation och fjärrövervakning och ger tillförlitlig drift i olika miljöer tack vare skyddsklassen IP65. De fungerar utmärkt tillsammans med högspänningsbatterier från FOX ESS och skapar ett optimerat energihanteringssystem.
Viktigaste egenskaperna för FOX ESS-serien H3 Pro:
- Maximal PV-ingångseffekt upp till 45 000 W (beroende på modell).
- Kan parallellkopplas upp till 10 växelriktare, vilket gör det möjligt att skala systemet efter användarens behov.
- Modulära batterikapaciteter upp till 83,88 kWh, vilket ger stor flexibilitet i konfigurationen av energilagret.
- Maximal laddnings-/urladdningsström för batteriet är 50+50 A.
- Skyddsklass IP65, vilket möjliggör utomhusmontage.
- Fjärrövervakning av systemet via mobilapp eller webbportal.
Vem är det ett bra val för?
H3 Pro-serien är ett utmärkt val för solcellsinstallationer som kräver avancerad energihantering och lagringsmöjligheter. Den passar både i privata och kommersiella tillämpningar där systemflexibilitet, möjligheten att bygga ut samt hög effektivitet är viktiga. Funktioner som fjärrövervakning och enkel installation uppskattas av installatörer och användare som värdesätter bekvämlighet och kontroll över sitt energisystem.
| Parameter | H3-Pro-15.0 | H3-Pro-20.0 | H3-Pro-22.0 | H3-Pro-24.9 | H3-Pro-25.0 | H3-Pro-29.9 | H3-Pro-30.0 |
| PV-ingång (endast hybridväxelriktare) | |||||||
| Maximal ingångseffekt [W] | 22500 | 30000 | 33000 | 37500 | 37500 | 45000 | 45000 |
| Maximal ingångsspänning [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominell ingångsspänning [V] | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| Maximal ingångsström [A] | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Maximal kortslutningsström [A] | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| MPPT driftsspänning [V] | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 |
| MPPT driftsspänning [V] (full last) | 170~850 | 230~850 | 250~850 | 280~850 | 280~850 | 340~850 | 340~850 |
| Startspänning [V] | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Antal oberoende MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Antal strängar per MPPT | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 |
| Maximal återström från växelriktare [A] | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| BATTERIER | |||||||
| Batterityp | Litiumjärnfosfat (LFP) | ||||||
| Batterispänningsområde [V] | 150~800 | ||||||
| Batterispänning vid full AC-last [V] | 160~790 | 220~790 | 240~790 | 270~790 | 270~790 | 330~790 | 330~790 |
| Maximal ladd-/urladdningsström [A] | 50+50 | ||||||
| Antal batteriingångar | 2 | ||||||
| Kommunikationsgränssnitt | CAN | ||||||
| AC-UTGÅNG | |||||||
| Nominell utgångseffekt [VA] | 15000 | 20000 | 22000 | 24900 | 25000 | 29900 | 30000 |
| Maximal skenbar effekt [VA] | 16500 | 22000 | 24200 | 24900 | 27500 | 29900 | 33000 |
| Nominell nätspänning AC [VAC] | 400/230; 380/220, 3L/N/PE | ||||||
| Nominell nätfrekvens AC [Hz] | 50/60, +5 | ||||||
| Maximal AC-ström [A] (per fas) | 25,0 | 33,3 | 36,7 | 37,7 | 41,7 | 45,4 | 50,0 |
| Effektfaktor | 1 (Justering från 0,8 kapacitiv till 0,8 induktiv) | ||||||
| Exportbegränsning | JA | ||||||
| THDI [%] | <3 vid nominell effekt | ||||||
| AC-INGÅNG | |||||||
| Maximal AC-ingångseffekt [VA] | 22500 | 30000 | 33000 | 35000 | 35000 | 35000 | 35000 |
| Nominell nätspänning AC [V] | 400/230; 380/220, 3L/N/PE | ||||||
| Nominell nätfrekvens AC [Hz] | 50/60, +5 | ||||||
| Maximal AC-ström [A] (per fas) | 34,1 | 45,5 | 50,0 | 53,0 | 53,0 | 53,0 | 53,0 |
| Effektfaktor | 1 (Justering från 0,8 kapacitiv till 0,8 induktiv) | ||||||
| EPS-UTGÅNG | |||||||
| Maximal skenbar effekt [VA] | 15000 | 20000 | 22000 | 25000 | 25000 | 30000 | 30000 |
| Peak skenbar effekt [VA] (60s) | 18000 | 24000 | 26400 | 30000 | 30000 | 36000 | 36000 |
| Nominell EPS-nätspänning [V] | 400/230; 380/220,3L/N/PE | ||||||
| Nominell EPS-nätfrekvens [Hz] | 50/60 | ||||||
| Maximal EPS-ström [A] (per fas) | 22,7 | 30,3 | 33,3 | 37,9 | 37,9 | 45,5 | 45,5 |
| Effektfaktor | 1 (Justering från 0,8 kapacitiv till 0,8 induktiv) | ||||||
| Parallellkoppling (kaskad) | Ja, upp till 10 enheter | ||||||
| Växlingstid [ms] | <20 | ||||||
| THDV [%] | <3 vid nominell effekt | ||||||
| VERKNINGSGRAD | |||||||
| MPPT-verkningsgrad [%] | 99,90 | ||||||
| Maximal verkningsgrad [%] | 97,80 | ||||||
| Maximal verkningsgrad (BAT till AC) [%] | 97,60 | ||||||
| Maximal verkningsgrad (PV till BAT) [%] | 98,10 | ||||||
| Europeisk verkningsgrad [%] | 97,30 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 |
| SKYDD | |||||||
| Skydd mot omvänd polaritet PV | JA | ||||||
| Skydd mot omvänd polaritet batteri | JA | ||||||
| Skydd mot ö-drift | JA | ||||||
| Kortslutningsskydd | JA | ||||||
| Övervakning av läckström | JA | ||||||
| Övervakning av isolationsresistans | JA | ||||||
| Överspänningskategori | III (AC-sida), II (DC-sida) | ||||||
| Skydd mot omvänd polaritet | JA | ||||||
| Överströms-/temperaturskydd | JA | ||||||
| Överspänningsskydd AC/DC | Typ II/Typ II | ||||||
| AFCI-skydd | Valfritt | ||||||
| DC-brytare | Valfritt | ||||||
| Övervakning av PV-strängar | Valfritt | ||||||
| ALLMÄNNA DATA | |||||||
| Mått (SWG) [mm] | 600560225 | ||||||
| Förpackningsmått (SWG) [mm] | 720680370 | ||||||
| Nettovikt [kg] | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 |
| Bruttovikt [kg] | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 |
| Montering | Väggmonterad | ||||||
| Drifttemperaturområde [°C] | -25 ~ +60 (Begränsning vid 45) | ||||||
| Förvaringstemperatur [°C] | -40~+70 | ||||||
| Ljudnivå (typ) [dB] | <60 | ||||||
| Fuktighet [%] | 0~95 (utan kondensation) | ||||||
| Höjd [m] | <4000 | ||||||
| Skyddsklass | I | ||||||
| Kapslingsklass | IP65 (För utomhusbruk) | ||||||
| Energiförbrukning [W] | 200 vid aktivt läge, 18 i viloläge | ||||||
| Viloläge | JA | ||||||
| Kylning | Intelligent fläktkylning | ||||||
| Växelriktartopologi | Transformatorlös | ||||||
| Kommunikation | Meter, WiFi, 4G (valfritt), DRM, USB, BMS (CAN), RS485 | ||||||
| LCD-display | Bakgrundsbelyst, 164 tecken | ||||||
| Knappar | 4 kapacitiva touchknappar | ||||||
| Buzzer | 1, intern (EPS och jordfelslarm) | ||||||
| CERTIFIERING OCH STANDARDER | |||||||
| Säkerhet | EN 62109-1, EN 62109-2 | ||||||
| EMC | IEC 61000-6-2, IEC 61000-6-3 | ||||||
Observera: Max inmatningseffekt för MPPT är 15 kW. Vid gränsspänning 1000 V är växelriktarens maximala driftspänning för PV 950 V. Vid PV-spänning över 955 V kommer ett högspänningsfel att rapporteras.
