Modul Canadian CS6L-455MS BF / REA
| Tillverkare | |
|---|---|
| Ramens tjocklek | |
| Linjär effektgaranti | |
| Antal BusBar | |
| Ramfärg | |
| Effekt | |
| Verkningsgrad | |
| Bredd | |
| Höjd | |
| Maximal statisk belastning (Pa) | |
| Tier 1 | |
| Modultyp | |
| Vikt | 24,2 kg |
Brutto
Produktdetaljer
| Tillverkare | |
|---|---|
| Ramens tjocklek | |
| Linjär effektgaranti | |
| Antal BusBar | |
| Ramfärg | |
| Effekt | |
| Verkningsgrad | |
| Bredd | |
| Höjd | |
| Maximal statisk belastning (Pa) | |
| Tier 1 | |
| Modultyp | |
| Vikt | 24,2 kg |
Canadian CS6L-455MS

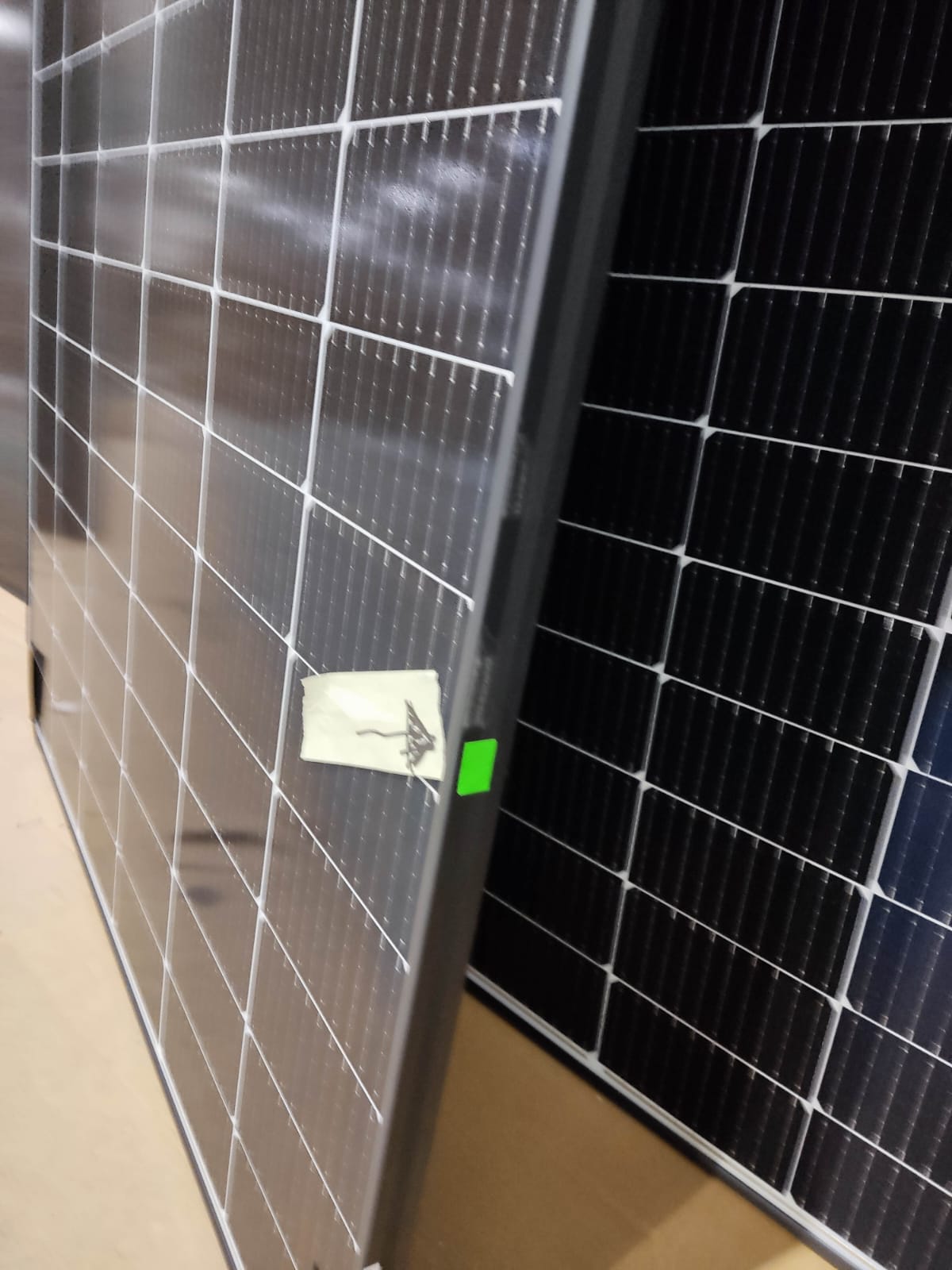

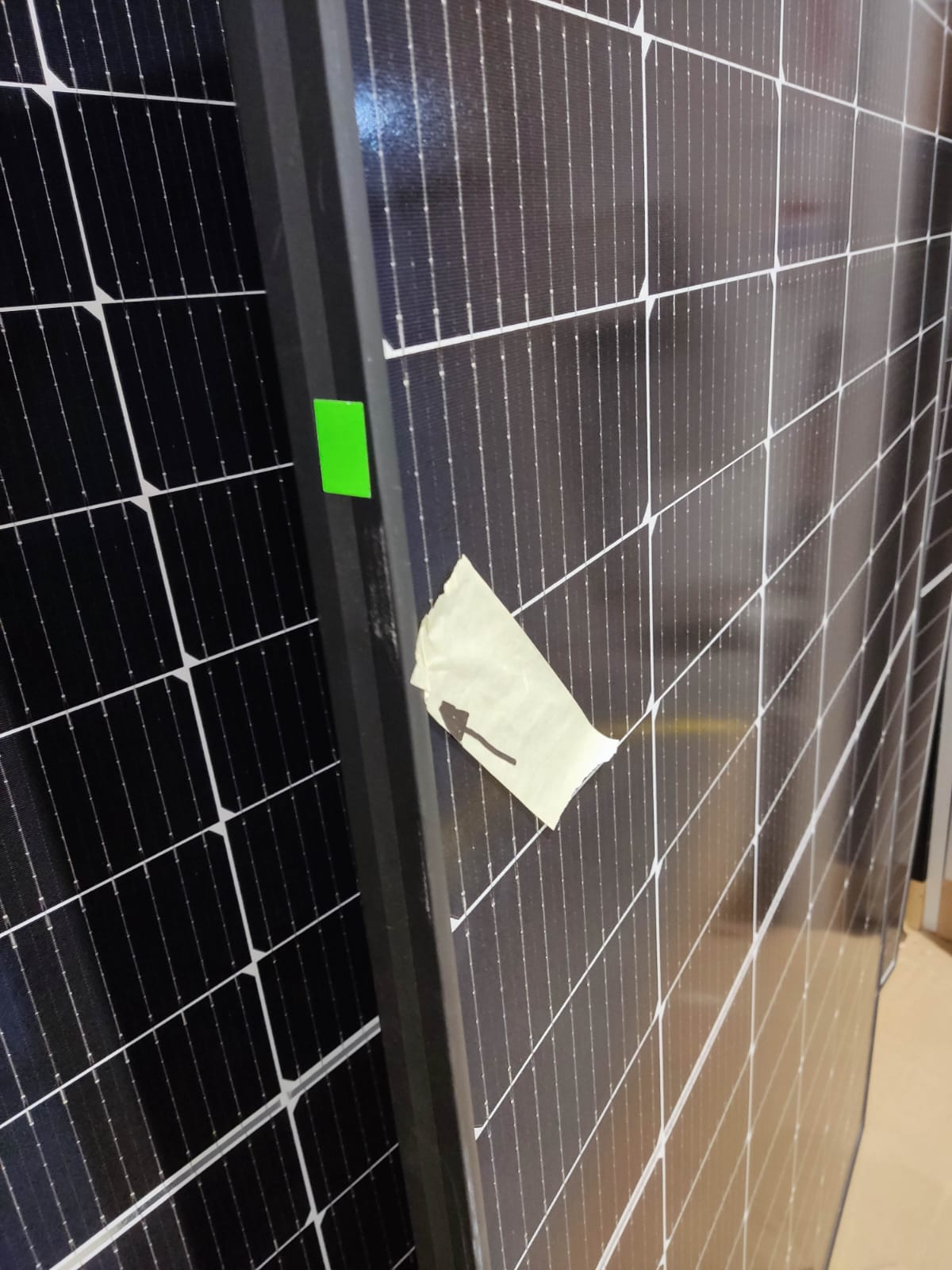

Modulen har repor på ramen.
Solcellmodulen CANADIAN CS6L-455MS från HiKu6-serien är en monokristallin panel konstruerad för kommersiella och industriella installationer, där prestanda i högspänningssystem och mekanisk hållbarhet är viktiga. Med en effekt på 455 Wp och en verkningsgrad på 21,1 % möjliggör modulen ökad energiproduktion på begränsad yta. Konstruktionen med 30 mm ram och 3,2 mm härdat glas med antireflexbeläggning främjar stabil drift under normala driftförhållanden.
Viktigaste egenskaperna för Canadian HiKu6 Mono PERC 445 W-465 W:
- Modulens effekt och verkningsgrad — märkeffekt 455 Wp och verkningsgrad 21,1 % (effekttolerans 0 till +10 W).
- Cellteknik — monokristallina celler med 10 busbars, vilket minskar resistiva förluster och ger en jämnare strömfördelning i modulsektionerna.
- Elektriska parametrar för dimensionering av strängar — Vmp 35,0 V, Imp 13,30 A, Voc 41,6 V, Isc 14,09 A; max. säkringsström (i serie) 25 A.
- Mekanisk hållbarhet — tål snölast upp till 5400 Pa och vindtryck/-sug upp till 2400 Pa.
- Garantier — 25 års produktgaranti och 25 års linjär effektgaranti.
- Konstruktion och kablage — mått 1903 × 1134 × 30 mm, vikt 24,2 kg, svart ram i anodiserat aluminium, J-Box IP68 med 3 by-pass-dioder, kabel 4 mm²; kompatibla kontakter T6/MC4/MC4-EVO2/MC4-EVO2A.
Vem är detta ett bra val för?
Modellen CS6L-455MS är avsedd för installatörer och investerare som genomför industriella tak och C&I-projekt, där hög effekttäthet och parametrar som underlättar val av stränglängder är avgörande. Modulen stödjer max systemspänning upp till 1500 V DC (IEC/UL) eller 1000 V DC, vilket gör den kompatibel med vanliga stringinvertrar i 1500 V-arkitektur. Logistikformatet 35 st. per pall och 840 st. i en 40′ HQ-container underlättar planering av leveranser för större kontrakt.
| Parameter | CS6L-445MS | CS6L-450MS | CS6L-455MS | CS6L-460MS | CS6L-465MS |
|---|---|---|---|---|---|
| ELEKTRISKA DATA | STC* | |||||
| Max. nominell effekt (Pmax) (W) | 445 W | 450 W | 455 W | 460 W | 465 W |
| Celltyp | Monokristallinsk | Monokristallinsk | Monokristallinsk | Monokristallinsk | Monokristallinsk |
| Spänning vid max effekt (Vmp) (V) | 34,2 V | 34,4 V | 34,6 V | 34,8 V | 35,0 V |
| Ström vid max effekt (Imp) (A) | 13,03 A | 13,10 A | 13,17 A | 13,24 A | 13,30 A |
| Spänning i öppen krets (Voc) (V) | 40,8 V | 41,0 V | 41,2 V | 41,4 V | 41,6 V |
| Kortslutningsström (Isc) (A) | 13,86 A | 13,9 A | 13,95 A | 14,00 A | 14,09 A |
| Modulverkningsgrad (%) | 20,6% | 20,9% | 21,1% | 21,3% | 21,5% |
| Max. systemspänning (V) | 1500 V (IEC/UL) eller 1000 V (IEC/UL) | 1500 V (IEC/UL) eller 1000 V (IEC/UL) | 1500 V (IEC/UL) eller 1000 V (IEC/UL) | 1500 V (IEC/UL) eller 1000 V (IEC/UL) | 1500 V (IEC/UL) eller 1000 V (IEC/UL) |
| Max. säkringsström vid seriekoppling (A) | 25 A | 25 A | 25 A | 25 A | 25 A |
| Effekttolerans (%) | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W | 0 +10 W |
| MEKANISKA DATA | |||||
| Mått (mm) | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm | 1903 x 1134 x 30 mm |
| Vikt (kg) | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg | 24,2 kg |
| Framsida | Härdat glas med antireflexbeläggning, tjocklek 3,2 mm | Härdat glas med antireflexbeläggning, tjocklek 3,2 mm | Härdat glas med antireflexbeläggning, tjocklek 3,2 mm | Härdat glas med antireflexbeläggning, tjocklek 3,2 mm | Härdat glas med antireflexbeläggning, tjocklek 3,2 mm |
| Ram | Anodiserad aluminiumlegering | Anodiserad aluminiumlegering | Anodiserad aluminiumlegering | Anodiserad aluminiumlegering | Anodiserad aluminiumlegering |
| J-Box | IP68, 3 by-passdioder | IP68, 3 by-passdioder | IP68, 3 by-passdioder | IP68, 3 by-passdioder | IP68, 3 by-passdioder |
| Kabel (mm²) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) | 4 mm² (IEC), 12 AWG (UL) |
| Kontakt | T6, MC4, MC4-EVO2 eller MC4-EVO2A | T6, MC4, MC4-EVO2 eller MC4-EVO2A | T6, MC4, MC4-EVO2 eller MC4-EVO2A | T6, MC4, MC4-EVO2 eller MC4-EVO2A | T6, MC4, MC4-EVO2 eller MC4-EVO2A |
| Kabellängd (inkl. kontakt) (mm) | Vertikal placering: 410 mm (+) / 290 mm (-); horisontell placering: 1100 mm* | Vertikal placering: 410 mm (+) / 290 mm (-); horisontell placering: 1100 mm* | Vertikal placering: 410 mm (+) / 290 mm (-); horisontell placering: 1100 mm* | Vertikal placering: 410 mm (+) / 290 mm (-); horisontell placering: 1100 mm* | Vertikal placering: 410 mm (+) / 290 mm (-); horisontell placering: 1100 mm* |
| Per pall (st.) | 35 st. | 35 st. | 35 st. | 35 st. | 35 st. |
| I container (HQ 40′) (st.) | 840 st. | 840 st. | 840 st. | 840 st. | 840 st. |
| ELEKTRISKA DATA | NMOT* | |||||
| Max. nominell effekt (Pmax) (W) | 334 W | 338 W | 341 W | 345 W | 349 W |
| Spänning vid max effekt (Vmp) (V) | 32,1 V | 32,2 V | 32,4 V | 32,6 V | 32,8 V |
| Ström vid max effekt (Imp) (A) | 10,41 A | 10,47 A | 10,52 A | 10,58 A | 10,63 A |
| Spänning i öppen krets (Voc) (V) | 38,6 V | 38,8 V | 38,9 V | 39,1 V | 39,3 V |
| Kortslutningsström (Isc) (A) | 11,18 A | 11,21 A | 11,25 A | 11,29 A | 11,36 A |
| Modulens nominella driftstemperatur (°C) | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C | 41 ± 3°C |
| TEMPERATURKARAKTÄRISTIK | |||||
| Temperaturkoefficient (Pmax) (%/°C) | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C | -0,34%/°C |
| Temperaturkoefficient (Voc) (%/°C) | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C | -0,26%/°C |
| Temperaturkoefficient (Isc) (%/°C) | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C | 0,05%/°C |
*Standardtestförhållanden (STC) är en bestrålningsnivå på 1000 W/m², spektrum AM 1,5 och celltemperatur 25°C. Modulens nominella driftstemperatur (NMOT) avser bestrålning 800 W/m², spektrum AM 1,5, omgivningstemperatur 20°C och vindhastighet 1 m/s.
