Modul JINKO JKM480N-60HL4-V BF

SKU: F10C03 EAN: 5905951588933

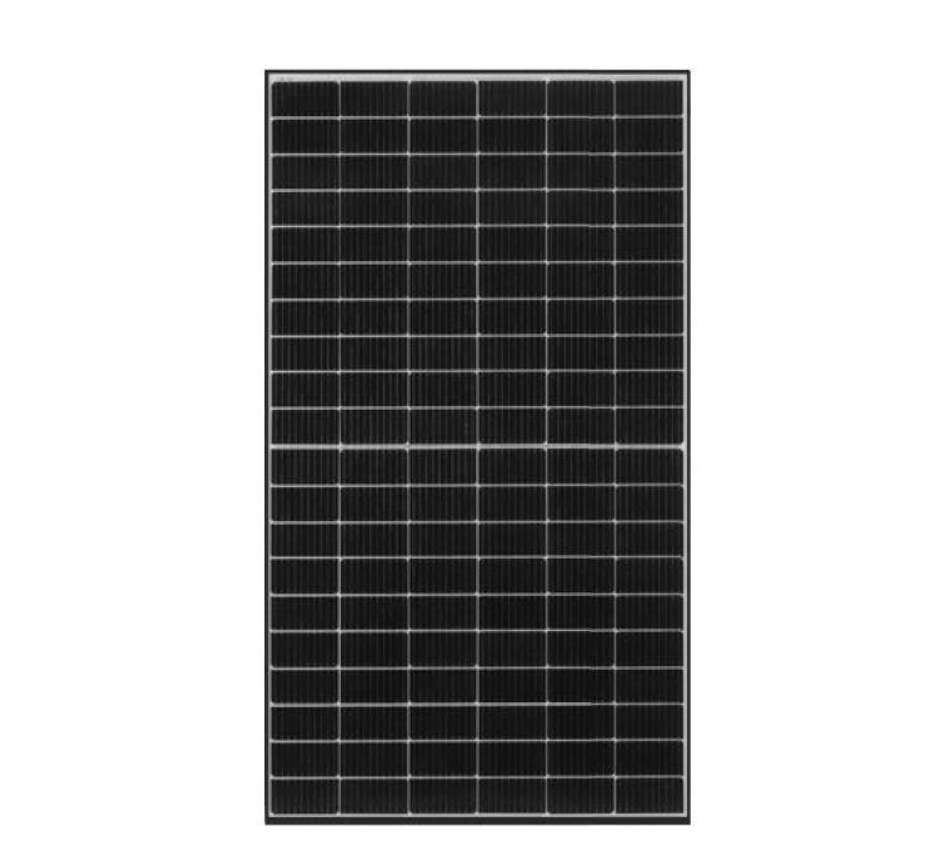

Jinko JKM480N-60HL4-V BF
Tillverkare

Effekt

Ramfärg

Verkningsgrad

Tier 1

Produktgaranti

Linjär effektgaranti

Antal BusBar

Ramens tjocklek

Höjd

Bredd

Maximal statisk belastning (Pa)

Kabellängd (+)

Kabellängd (-)

200 mm
Antal per pall

Antal per container

Vikt 24,2 kg
Nettopris 84,35 €
Brutto

84,35 €
Brutto

84,35 €
Brutto

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Produktdetaljer

Tillverkare

Effekt

Ramfärg

Verkningsgrad

Tier 1

Produktgaranti

Linjär effektgaranti

Antal BusBar

Ramens tjocklek

Höjd

Bredd

Maximal statisk belastning (Pa)

Kabellängd (+)

Kabellängd (-)

200 mm
Antal per pall

Antal per container

Vikt 24,2 kg

Fotovoltaisk modul Jinko Solar Tiger Neo Typ N 60HL4-(V) 460-480 W

Jinko Solar Tiger Neo fotovoltaiska moduler är en modern lösning för effektiv produktion av elektricitet. Tack vare N-typ teknik och avancerade funktioner erbjuder de hög effektivitet och långvarig användning.

Viktiga egenskaper:

  • SMBB-teknologi – Bättre ljusupptäckning och energilagring, vilket leder till högre utgångseffekt och tillförlitlighet hos modulen.
  • Hög motståndskraft – Modulerna har hög motståndskraft mot salt dimma, ammoniak och mekaniska belastningar upp till 2400 Pa (vind) och 5400 Pa (snö).
  • PID-motstånd – Garantin för skydd mot spänningsinducerad nedbrytning (PID), tack vare en optimerad tillverkningsprocess.
  • Hot 2.0-teknologi – N-typ moduler erbjuder ökad tillförlitlighet och lägre nedbrytning av LID/LETID.
  • Effektivitet-garanti – 12-årig produktgaranti samt 30-årig linjär effektivitet-garanti, med en årlig nedbrytning på 0,40%.
  • Hög effektivitet – Modulerna har en effektivitet på mellan 21,32% och 22,24%, vilket säkerställer effektiv energiproduktion.

För vem är detta ett bra val?

Jinko Solar Tiger Neo moduler erbjuder hög energimässig effektivitet, hållbarhet och motståndskraft mot svåra väderförhållanden. Med modern teknik och långsiktig garanti utgör de en idealisk lösning för användning i fotovoltaiska system.

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Modulspecifikation

Elektriska parametrar (STC & NOCT)
Parameter JKM460N-60HL4-V JKM465N-60HL4-V JKM470N-60HL4-V JKM475N-60HL4-V JKM480N-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Max effekt (Pmax) [W] 460 346 465 350 470 353 475 357 480 361
Spänning vid max effekt (Vmp) [V] 34,72 32,60 34,89 32,77 35,05 32,94 35,21 33,10 35,38 33,27
Ström vid max effekt (Imp) [A] 13,25 10,61 13,33 10,67 13,41 10,73 13,49 10,79 13,57 10,85
Öppningsspänning (Voc) [V] 42,05 39,94 42,22 40,10 42,38 40,25 42,54 40,41 42,71 40,57
Kortslutningsström (Isc) [A] 13,99 11,29 14,07 11,36 14,15 11,42 14,23 11,49 14,31 11,55
Modulverkningsgrad STC [%] 21,32 21,55 21,78 22,01 22,24
Mekanisk specifikation
Parameter Värde Värde Värde Värde Värde
Celltyp Monokristallin typ N Monokristallin typ N Monokristallin typ N Monokristallin typ N Monokristallin typ N
Antal celler 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20)
Mått [mm] 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm
Vikt [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Framskiva 3,2 mm, antireflexbeläggning, hög transmissionskoefficient, låg järnhalt, härdat glas 3,2 mm, antireflexbeläggning, hög transmissionskoefficient, låg järnhalt, härdat glas 3,2 mm, antireflexbeläggning, hög transmissionskoefficient, låg järnhalt, härdat glas 3,2 mm, antireflexbeläggning, hög transmissionskoefficient, låg järnhalt, härdat glas 3,2 mm, antireflexbeläggning, hög transmissionskoefficient, låg järnhalt, härdat glas
Ram Anodiserad aluminiumlegering Anodiserad aluminiumlegering Anodiserad aluminiumlegering Anodiserad aluminiumlegering Anodiserad aluminiumlegering
Anslutningsbox Skyddsnivå IP68 Skyddsnivå IP68 Skyddsnivå IP68 Skyddsnivå IP68 Skyddsnivå IP68
Utgångsledningar TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm eller specialmått TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm eller specialmått TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm eller specialmått TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm eller specialmått TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm eller specialmått
Temperaturkoefficienter & Systemanslutningsparametrar
Parameter Värde Värde Värde Värde Värde
Effekt temperaturkoefficient (Pmax) -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C
Spännings temperaturkoefficient (Voc) -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C
Ström temperaturkoefficient (Isc) +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C
Nominal driftstemperatur för cellen (NOCT) 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C
Drifttemperatur [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Maximalt systemspänning [V] 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC)
Maximal säkringsbelastning i serie [A] 25 A 25 A 25 A 25 A 25 A
Effekttolerans 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3%
Mekanisk motståndskraft
Parameter Värde Värde Värde Värde Värde
Vindbelastning 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Snöbelastning 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Förpackningskonfiguration
Parameter Värde Värde Värde Värde Värde
Pall 36 st / pall 36 st / pall 36 st / pall 36 st / pall 36 st / pall
Stapla 72 st / stapel 72 st / stapel 72 st / stapel 72 st / stapel 72 st / stapel
Container 40’HQ 864 st / 40’HQ container 864 st / 40’HQ container 864 st / 40’HQ container 864 st / 40’HQ container 864 st / 40’HQ container
