Fördelningscentral – NOARK – SH-5 DC
Produktdetaljer
| Vikt | 1,06 kg |
|---|---|
| CN | 85351010 |

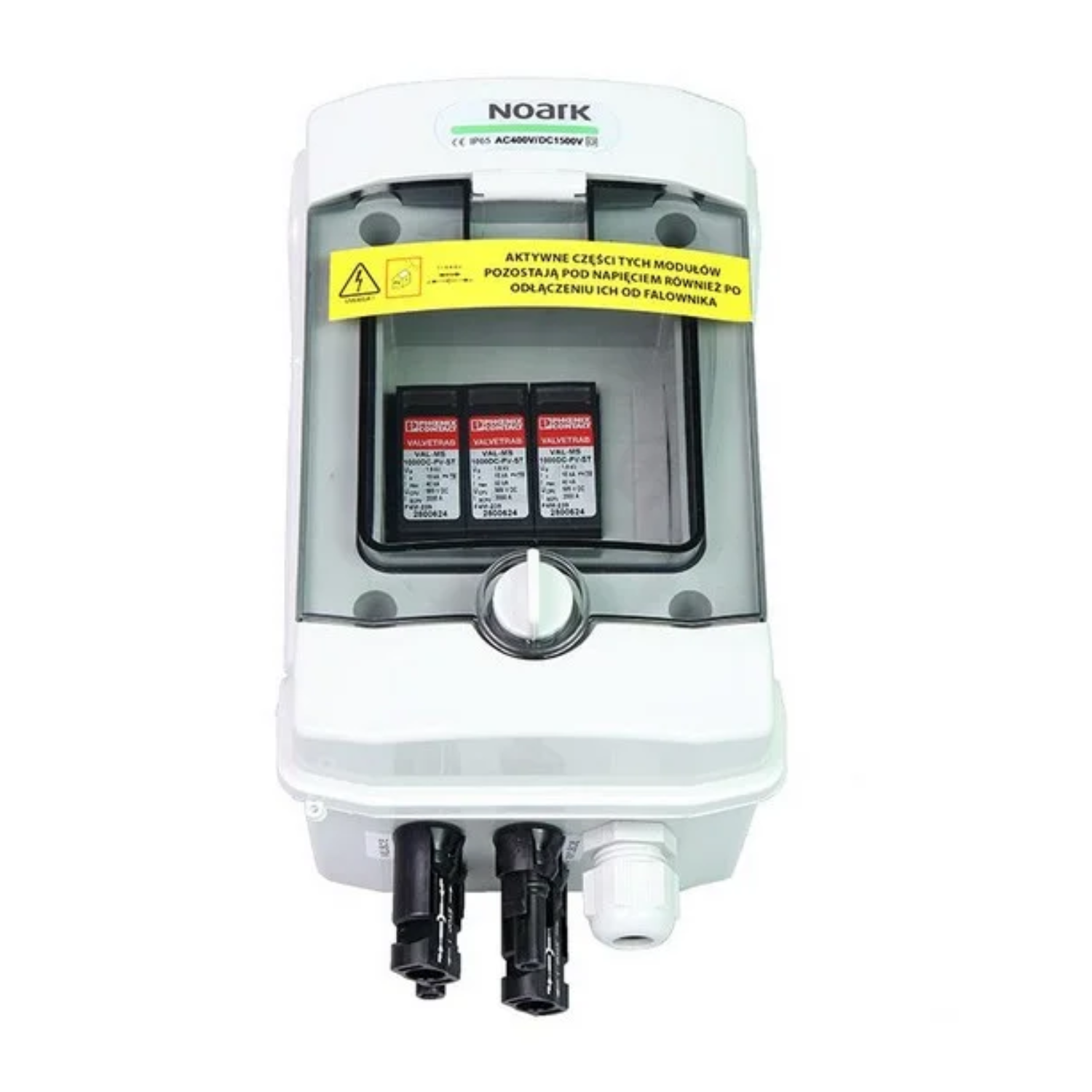

Noark SH-5 DC Standardserien
Den modulära överspänningsavledaren SH-5 DC i Standardserien från Noark är utformad för att skydda solcellsanläggningar mot konsekvenserna av överspänningar. Utrustad med avancerade avledare av typ T1/T2 ger den hög säkerhetsnivå och driftssäkerhet under svåra förhållanden, bekräftat av skyddsklass IP65 och UV-beständighet.
Viktigaste egenskaper hos Noark SH-5 DC Standardserien:
- Effektivt överspänningsskydd av typ T1/T2 tack vare avledaren PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Maximal urladdningsström Imax på 40 kA (8/20 μs) och märkström In 15 kA (8/20 μs).
- Snabb responstid ≤ 25 ns, vilket minimerar risken för skador på den skyddade utrustningen.
- Robust, modulär kapsling med skyddsklass IP65, beständig mot UV-strålning och slag (IK08).
- Nominell isolationsspänning U: 400 V AC, 1500 V DC, med driftstemperaturområde från -25°C till +60°C.
- Förberedd för anslutning med fabriksmonterade MC4-kontakter från Stäubli och 5 års garanti.
För vem är det ett bra val?
Noark SH-5 DC Standardserien är en idealisk lösning för installatörer av solcellssystem som söker ett pålitligt och lättmonterat skydd för anläggningar som arbetar med höga DC-spänningar. Den passar utmärkt både för bostads- och kommersiella tillämpningar där säkerhet och lång livslängd för utrustningen som skyddas mot överspänningar är avgörande.
| Parameter | SH-5 DC |
|---|---|
| BATTERIETS INGÅNGSUPPGIFTER | |
| Antal in- | utgångar för PV-kedja | 1 | 1 |
| Antal fält | 4 |
| Typ av anslutning | Panelmonterade MC4 Stäubli |
| Modell | PHS 4 T |
| BASPARAMETRAR DC-SIDA | |
| Antal | Typ av DC-överspänningsskydd | Typ | 1 | Phoenix | T1/T2 |
| ELEKTRISKA OCH MEKANISKA PARAMETRAR FÖR KAPSLING | |
| Kapslingens mått utan kabelgenomföringar och MC4 (L|B|H) (mm) | 120.00 | 128.00 | 201.00 |
| Utförande enligt | EN 60670-1, EN 62208 |
| IP-klass | IP65 |
| Skyddsklass | II |
| Märkspänning för isolation U₁ (V) | 400 V AC, 1500 V DC |
| Glödtrådsprov (°C) | 650°C |
| Slagtålighet | IK08 |
| UV-beständighet | Ja |
| Återvinningsbar plast | halogenfri |
| Arbetstemperatur (°C) | -25°C – +60°C |
| Använt överspänningsskydd (SPD) för DC | |
| Tillverkare | PHOENIX |
| Modell | VAL-MS-T1/T2-1000DC-PV/2+V |
| Överspänningsskydd | T1 / T2 |
| Tomgångsspänning Uocstc (V) | ≤ 975 V DC |
| Maximal urladdningsström Imax (8/20) µs (kA) | 40 kA |
| Svarstid tA (ns) | ≤ 25 ns |
| Provåskström (10/350) µs, laddning (As) | 2,5 As |
| Provåskström (10/350) µs, specifik energi (kJ/Ω) | 6,25 kJ/Ω |
| Provåskström (10/350) µs, toppvärde limp (kA) | 5 kA |
| Total avledningsström Itotal (8/20) µs (kA) | 40 kA |
| Total avledningsström Itotal (10/350) µs (kA) | 5 kA |
| Isolationsresistans Riso (GΩ) | > 5 GΩ (vid 500 V DC) |
| Märkurladdningsström In (8/20) µs (kA) | 15 kA |
| Märkström I (A) | 80 A |
| Långtids driftström ICPV (µA) | < 20 µA DC |
| Högsta kontinuerliga spänning Ucpv (V) | 1170 V DC |
| Kortslutningsbeständighet IsCPV (kA) | 2000 A |
| Restspänning Ures (kV) | ≤ 3,5 kV (vid In) |
| – | ≤ 2,9 kV (vid 5 kA) |
| – | ≤ 3,2 kV (vid 10 kA) |
| – | ≤ 3,7 kV (vid 20 kA) |
| – | ≤ 4,1 kV (vid 30 kA) |
| – | ≤ 4,6 kV (vid 40 kA) |
| Skyddsledarström IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Skyddsnivå Up (kV) | ≤ 3,5 kV |
| Effektförbrukning i viloläge Pc (mVA) | ≤ 25 mVA |
| Anslutningskonfiguration | Y-konfiguration |
OBS! Aktiva delar i dessa moduler förblir spänningssatta även efter att de har kopplats bort från växelriktaren.
