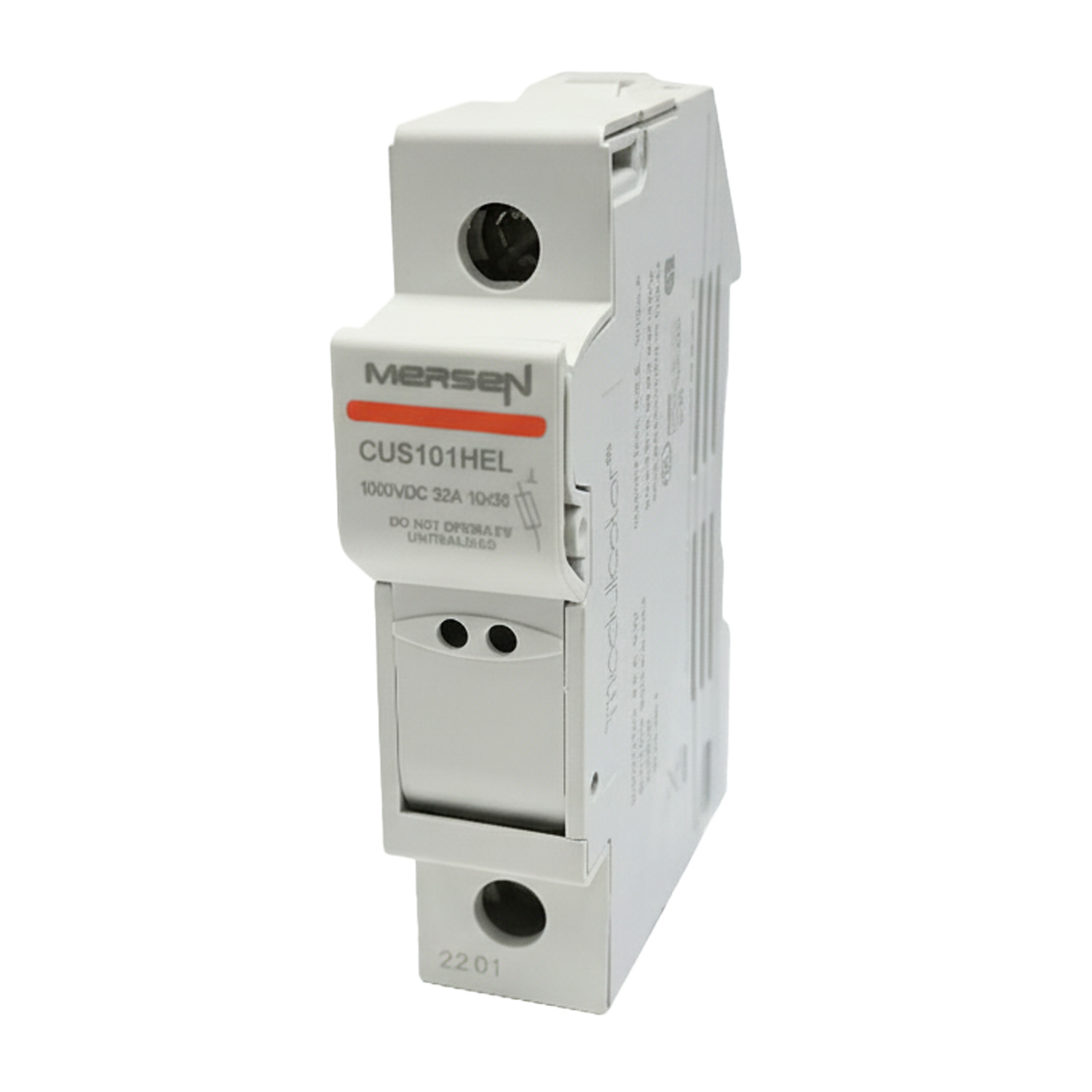

Säkringshållare MERSEN DC 10X38 1000V CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Produktdetaljer
| Tillverkare | |
|---|---|
| Vikt | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M och HP10M
Mersen HelioProtection® Modulostar® modulära säkringshållare är speciellt utformade för fotovoltaiska (PV) tillämpningar och andra likströmsapplikationer (DC). De ger pålitligt skydd för PV‑anläggningar genom att uppfylla viktiga branschstandarder och finns även i versioner med indikator för utlöst säkring.
Huvudegenskaper för Mersen HelioProtection® Modulostar® HP6M och HP10M:
- Finns i modellerna HP6M och HP10M med olika antal moduler.
- Uppfyller standarderna UL 4248-19 och IEC 60269-1 samt RoHS.
- Plastmaterial godkända enligt UL 94 V-0 till V-2 (Yellow Card).
- Finns i versioner med eller utan utlöstindikator (visuell ljusindikator som fungerar vid 220 VDC upp till 1000 VDC).
- Stödjer ledare från 2,5 mm² till 6 mm² (beroende på modell).
- Märkt isolationsspänning upp till 6 kV, märkström 32 A.
- Drifttemperatur från -40 °C till 70 °C (under drift).
Vem är det ett bra val för?
HelioProtection® Modulostar®-hållarna är ett utmärkt val för installatörer av solcellssystem, tillverkare av lågspänningsfördelningar samt servicepersonal för likströmsinstallationer. De lämpar sig väl för att skydda seriekopplade solcellssträngar mot överspänningar och kortslutningar i både bostads- och kommersiella anläggningar.
| Parameter | HP6M Utan indikator | HP6M Med indikator |
|---|---|---|
| Överensstämmelse med standarder | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| RoHS-överensstämmelse | Ja | Ja |
| Plastmaterial (klassificering) | UL 94 V0 till V2 (Yellow Card) | UL 94 V0 till V2 (Yellow Card) |
| Utlösningsindikator | Nej | Ja |
| Indikatorns spänning | – | 220 V DC till 1000 V DC |
| Säkringshållarens diameter (mm) | 6,35 | 6,35 |
| Max. rekommenderat åtdragningsmoment (Nm) | 2 | 2 |
| Max. rekommenderat åtdragningsmoment (lbs.-in) | 17,7 | 17,7 |
| Rekommenderad skruvmejsel | PZ2 eller flat 5,5 x 1 mm | PZ2 eller flat 5,5 x 1 mm |
| Max. skruvmejselns diameter (mm) | 6 | 6 |
| Märkspänning för isolation (Ui DC) | 1000 V DC | 1000 V DC |
| Krävd impulsspänning (Uimp) | 6 kV | 6 kV |
| Föroreningsgrad (Pollution Degree) | 2 | 2 |
| Märkström (A) | 32 | 32 |
| Max. effektförlust för säkringen (W) | 3 | 3 |
| Rekommenderat ledararea (mm²) | 2,5 till 16 | 2,5 till 16 |
| Arbetstemperatur (utan drift) | -50 °C till 90 °C | -50 °C till 90 °C |
| Arbetstemperatur (under drift) | -40 °C till 70 °C | -40 °C till 70 °C |
| Sockelns mått (b x h x d) (mm) | 45 x 76,9 x 60 | 45 x 76,9 x 60 |
| Antal moduler (17,5 mm) | 1 | 1 |
| Katalognummer | CUS101HEL | CUS101IHEL |
| Referensnummer | K1062724 | X1062758 |
| Antal per förpackning | 12 | 12 |
| Tillbehör (monteringshållare) | MR10 CI | MR10 CI |
| Tillbehör (fjäderklämma) | MR10RESSORTCI | MR10RESSORTCI |
| Vikt monteringshållare (g) | 4,5 | 4,5 |
| Vikt förpackning för monteringshållare (g) | 200 | 200 |
